Mein Pooltechnikraum, meine Pooltechnik 2.0

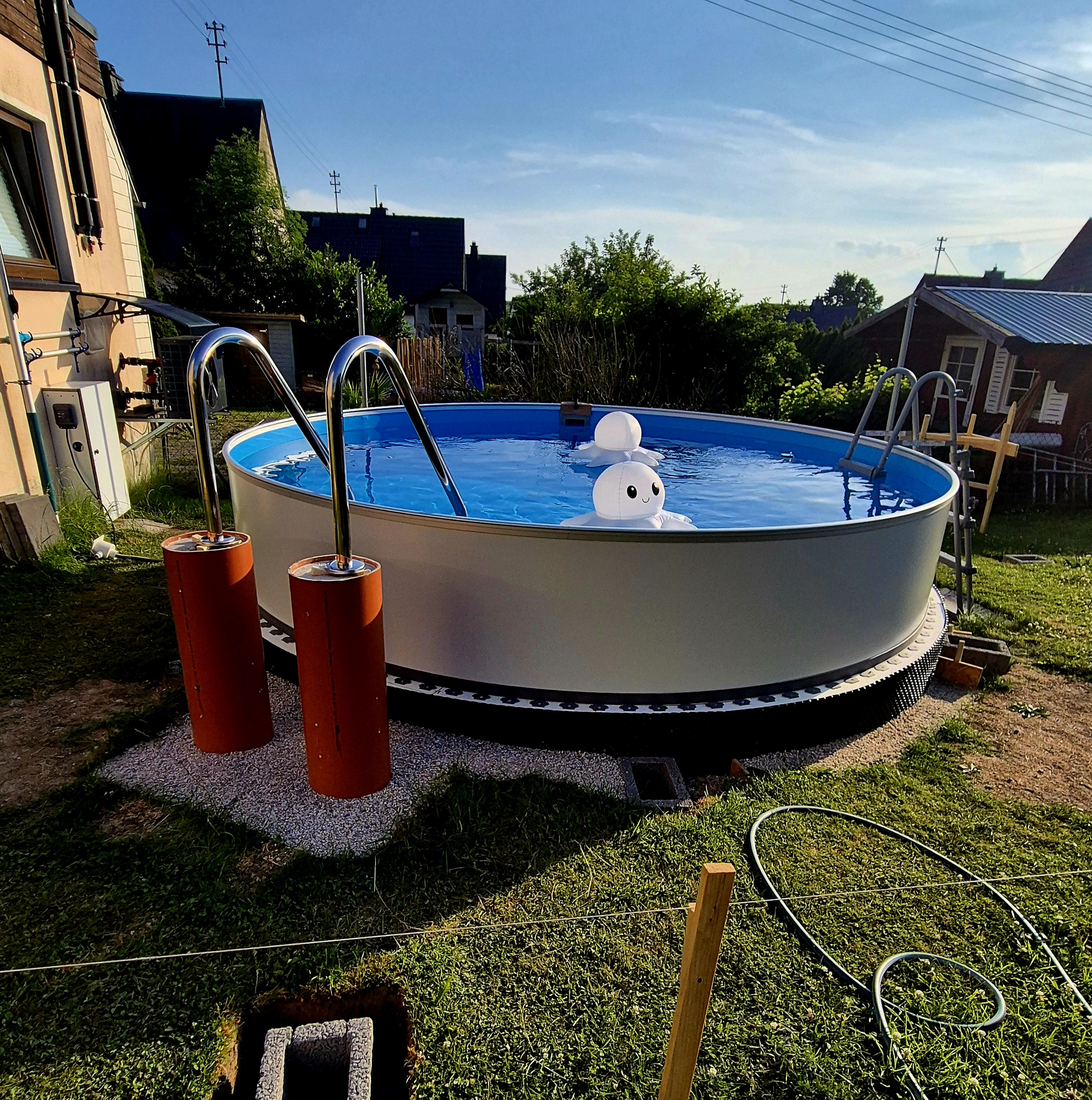

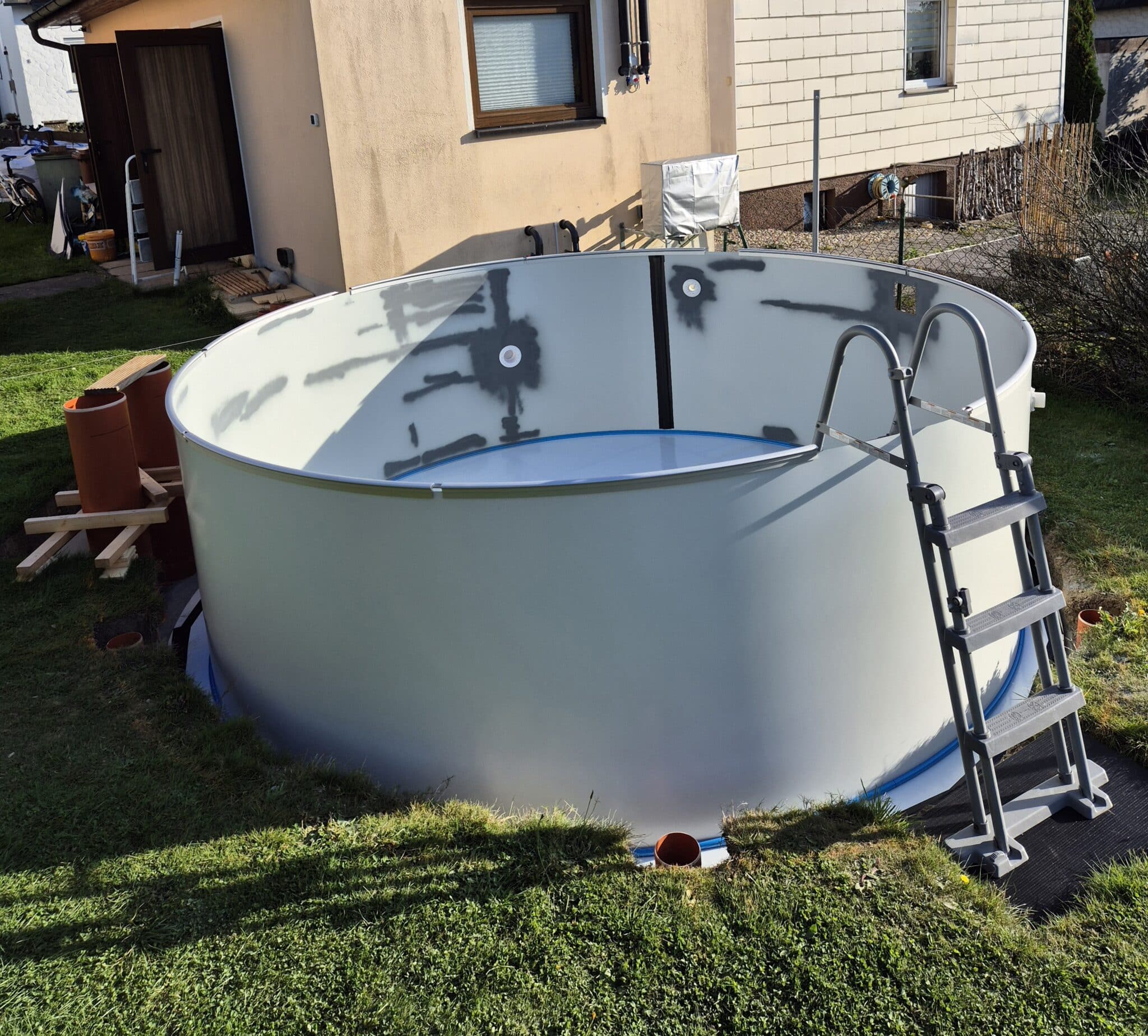

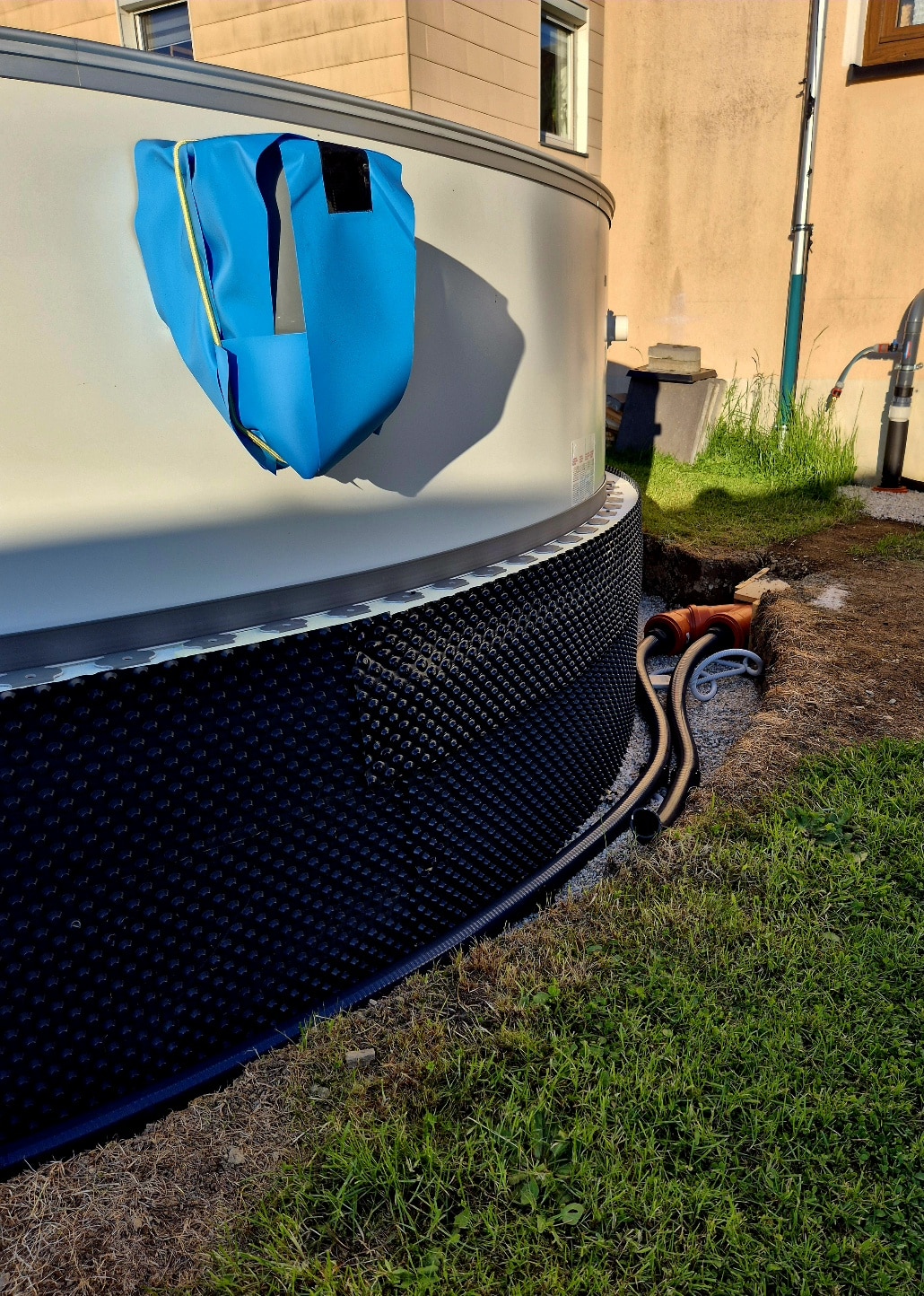

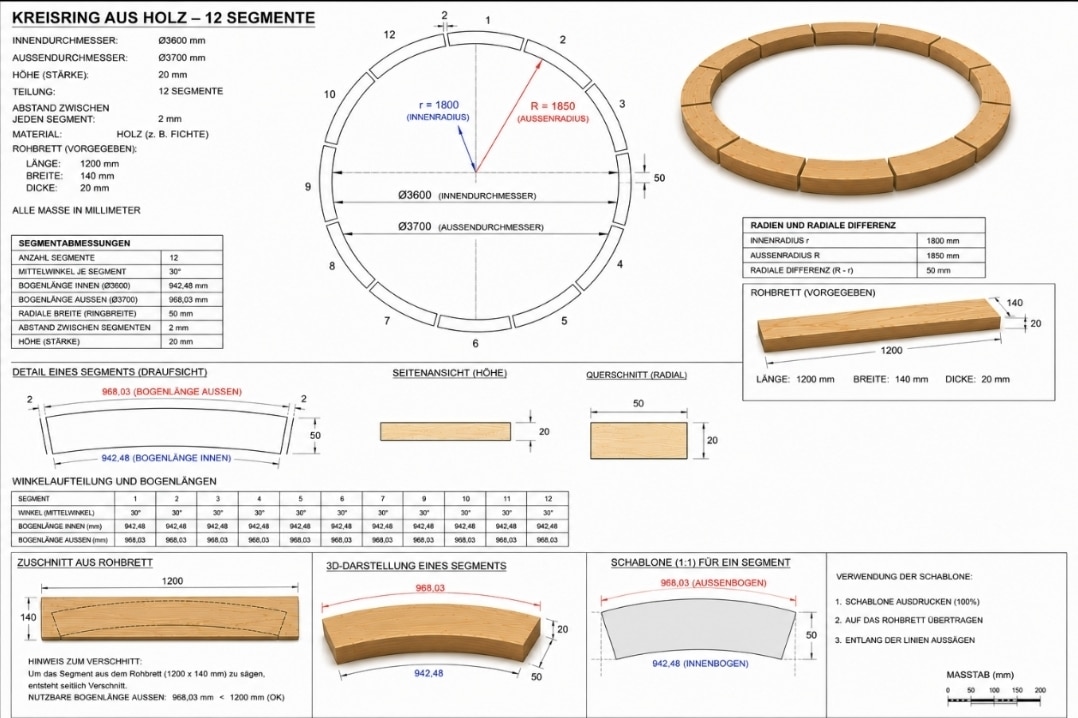

Von einem Gedanken, die Idee zum Pool. “Bestway Steel Pro Max 3,66 x1,22m”

Die TECHNIK Version 2.0 (Vorher/ Nachher)

Hallo Leute des gepflegten Pool´s,

• Was, wohin und wie mit dem geringsten Weg rein und raus?

Fragen über fragen…

Erstmal ging es darum Platz zu schaffen, also war erst einmal ausräumen angesagt. Dann wurde eine Grundlage geschaffen und Paletten-Tetris gespielt. ( Einwegpaletten 0,80m x 1,20m)

Letztendes stand das Grundgestell. Nun werden sich einige vielleicht fragen warum noch Palletten. Ja ganz einfach. Zum einem hat man durch den Aufbau solcher Paletten die Möglichkeit gewisse Dinge wie Kabel nicht Sichtbar wie in einer Wand zu verziehen. Anschließend wurde ein Boden aus Kronospan OSB 3 Platten der Boden gelegt, anschließend die Rückwände ebenso Verkleidet. Tolle Sache einfach um seine Technik an die Wand zu bringen ohne größeren Aufwand.

Als ich dann anfing musste ich erst einmal schauen wo ich meine:

• https://www.poolsana.de/sandfilteranlage-poolsana-premium-400-mit-speck-pumpe-poolsana-pp-7 zu Platzieren.

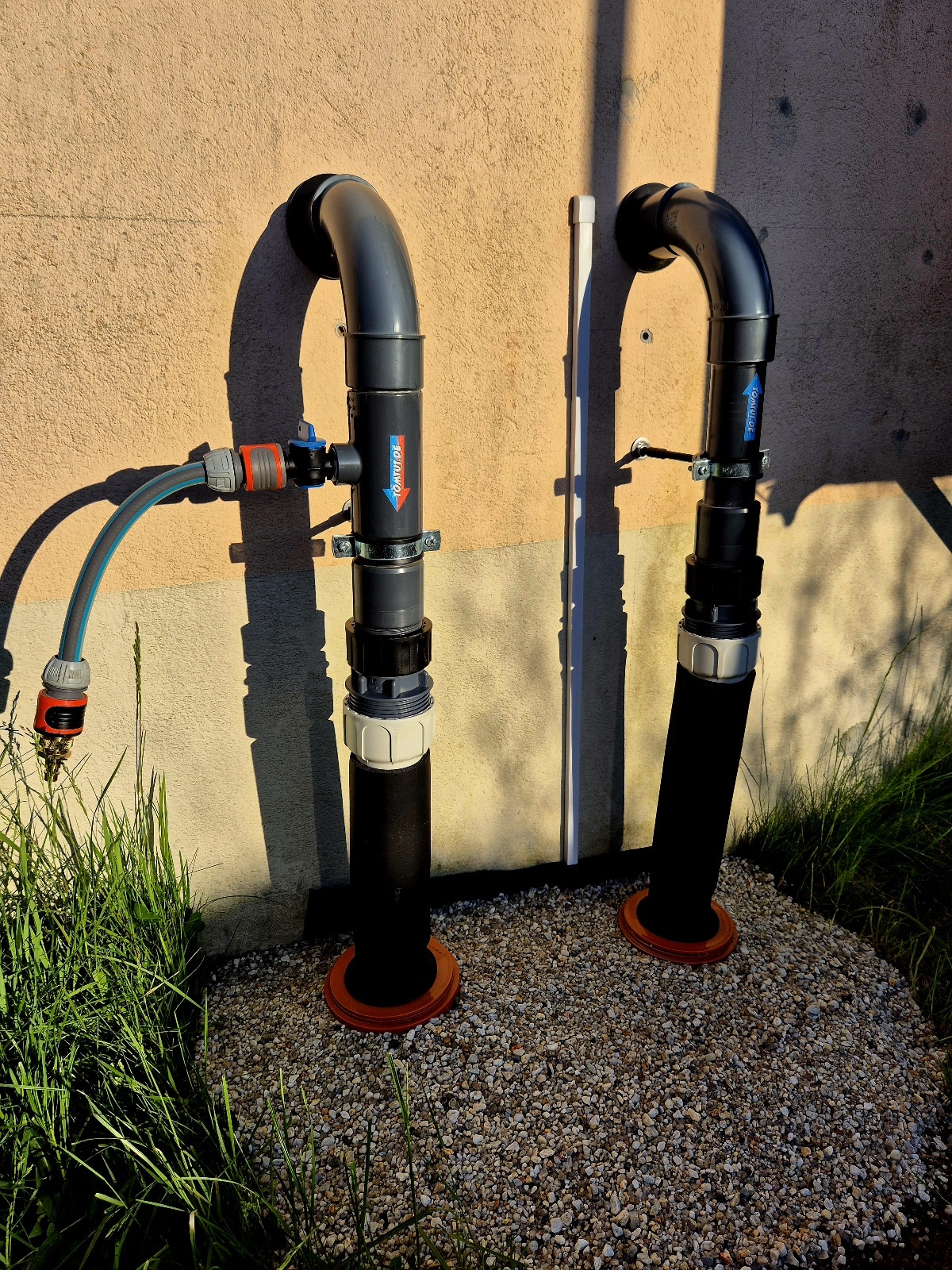

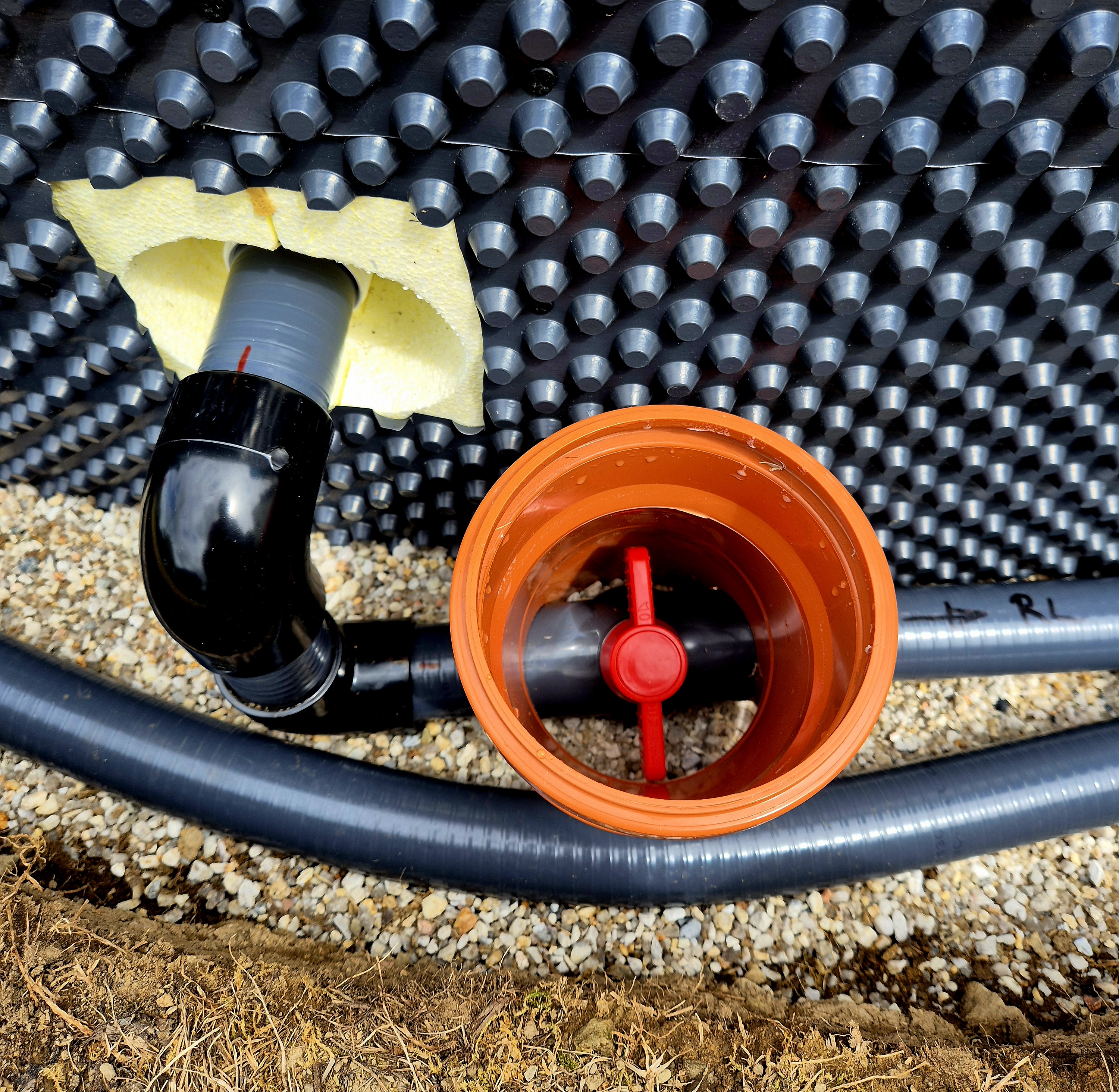

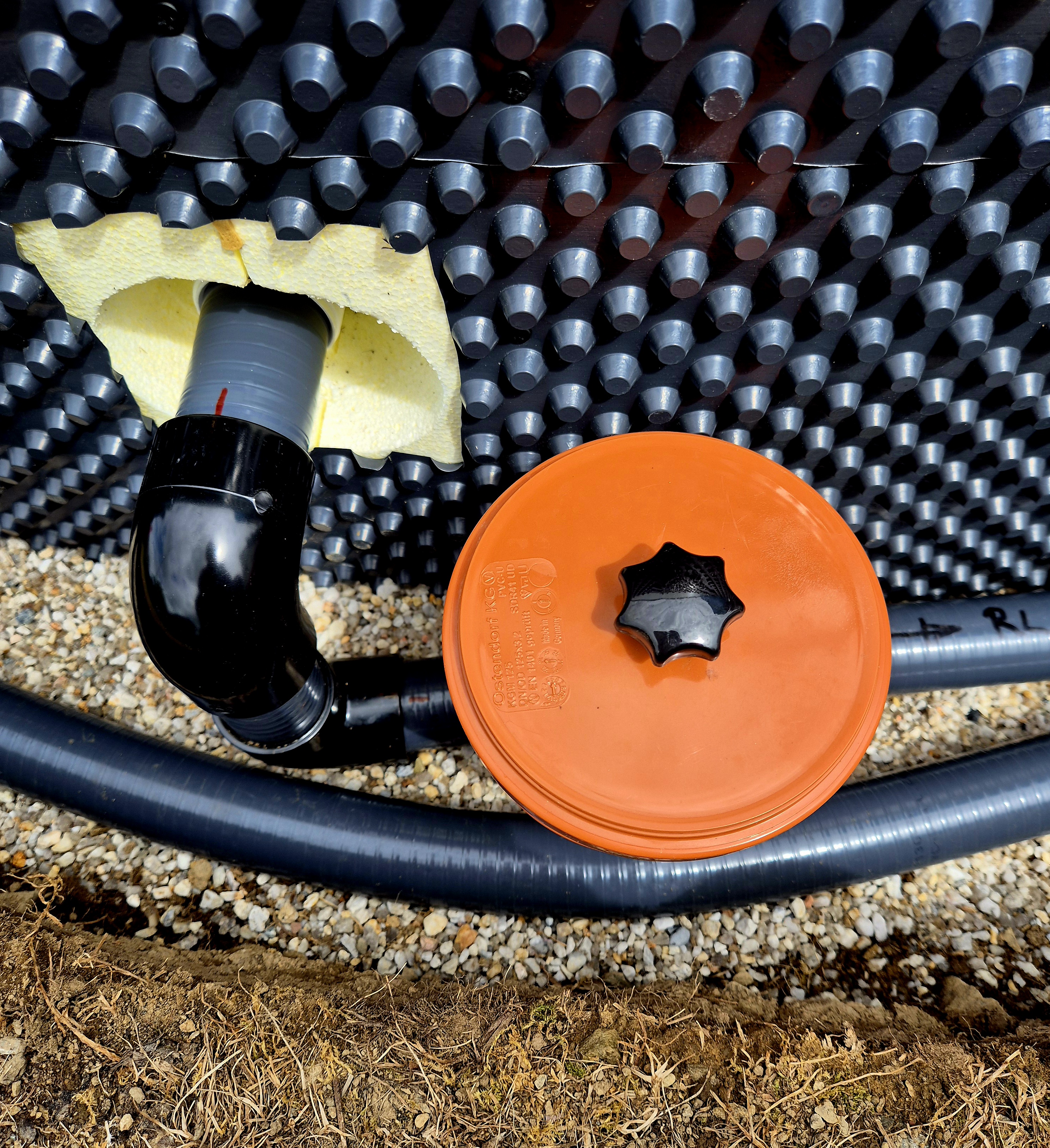

Da ich schon den Zu.- und Einlauf vom Poll in der Außenwand hatte. Also erst einmal so Platziert wie es zunächst Sinn für mich machte. Bedienung des 6- Wege Ventils, Ablass vom Kessel und stand der PP7 Pumpe.

• Installation meiner Wärmepumpe von https://www.poolsana.de/ Prime 5 inkl. Wifi stand an.

1. 55mm Kernbohrungen setzten
2. Konsolen anbringen
3. Baypass Verrohrung direkt an der WP

Und da war es, Das Problem. Ich habe meine Konsolen nach Angaben vom Hersteller nach Bemaßung angebaut. Macht ja Sinn dachte ich. Aber nun das große ABER, es passte der Abstand von den Füßen der WP nicht zu den angegebenen Maßen in der technischen Beschreibung. Kurz und knapp: Sollmaß Abstand Mitte Füße der WP 53,5cm, Ist 50cm. Super dachte ich, was nun, eine Lösung musste her, das Problem 2,5cm. Neu Bohren oder was zwischen oder auf die Konsolen installieren? Drauf viel dann aus weil Kernbohrung schon gemacht wurden. Also neu Bohren oder Winkel anschrauben.  Ich habe letzenden 2 neue Bohrungen gesetzt und die WP auf seine Konsolen gestellt.  Anschließend aber auch Poolsana darüber Informiert das da was nicht zusammen passt. Aber ich muss sagen, TOP, TOP Kommunikation, nachdem ich das Problem geschildert hatte und meine Seriennummer der WP Poolsana zukommen lassen habe stellte sich heraus das dieses Maß einst geändert wurde aber nicht in der Technischen Dokumentation.

Poolsana ließ mir ein Gutschein von einer Summe X für diese Unannehmlichkeit zukommen. Dafür einfach mal DANKE AN POOLSANA.

• Als nächstes wurde meine UV Entkeimung, einschließlich von dem: https://www.poolsana.de/durchflussschalter-fuer-poolsana-uv-entkeimungsgeraet installiert.

Da war mir klar wie ich die Lampe Platziere. Senkrecht und rechts musste es dann sein, geschuldet der Größe konnte ich es nur so bewerkstelligen. Dann der Baypass für die UV- Entkeimung. Davon kann man einfach nicht genug haben, oder anders gesagt , es sollte nicht darauf verzichtet werden. Einfach um bei Ausfall, Wasserverlustfrei gewisse Technik vom Netzt zu nehmen.

Als ich diese dann erst einmal zusammen gebaut hatte musste ich aber feststellen das der Platz um die UV Entkeimung an den Kreislauf  anzuschließen doch nicht so optimal war aber auch ein weiteres Problem was zu lösen war, aufdeckte. Da ich den EIN und Auslauf nebeneinander auf gleicher höhe habe und ich dann aber die Saugleitung nicht rechts, sondern links benutzen musste kreuzten sich beide Rohre nun.  Also was tun? Pumpe und Kessel neu platzieren? NEIN, wie diese Stand war einfach jetzt für mich Optimal. Die Lösung; PVC-U S-Bögen. von: https://www.pvc-welt.de/ https://www.pvc-welt.de/PVC-U-S-Bogen-2fach-Klebemuffe_1 wie 90% meines Installationsmaterials.

Nun begann ich auch die SFA nebst Pumpe in das System einzubinden, auch hier wurden dann PVC-U Bögen 90° https://www.pvc-welt.de/PVC-U-Bogen-90-Spritzguss-PN-16-bar-2fach-Klebemuffe verwendet um so wenig wie möglich Widerstand im Kreislauf zu haben. Alles passt perfekt.

Rückspülleitung mit 38mm Schraubtülle, Rückspülschlauch 38mm Grün.

Des weiteren gleich noch den Aqua Forte Frequenzumrichter https://www.poolsana.de/poolsana-inverter-pumpensteuerung-mit-timer-und-frequenzregler?gad_source=1&gclid=CjwKCAjw4_K0BhBsEiwAfVVZ_8fk9a71GxOCdQ072V2kX3Y8Pk0NvvzeemxuyqUN8eJZSMI8zG47TRoCNz8QAvD_BwE für meine Pumpe platziert. Sowie den Durchflussschalter.

Und dann war es soweit: ICH STAND TOTAL AUF DEM SPRICHWÖRTLICHEN SCHLAUCH:  Wo und wie platziere ich mein Elektronisches . 3-Wege Ventil? https://www.poolpowershop.de/pool/pool-filter-und-pumpen/autom-ventile/dreiwege-kugelhahn-d-50-mm-mit-stellantrieb-230v?

Wie Installiere ich meine Rohrleitungen am Besten,…und und und….

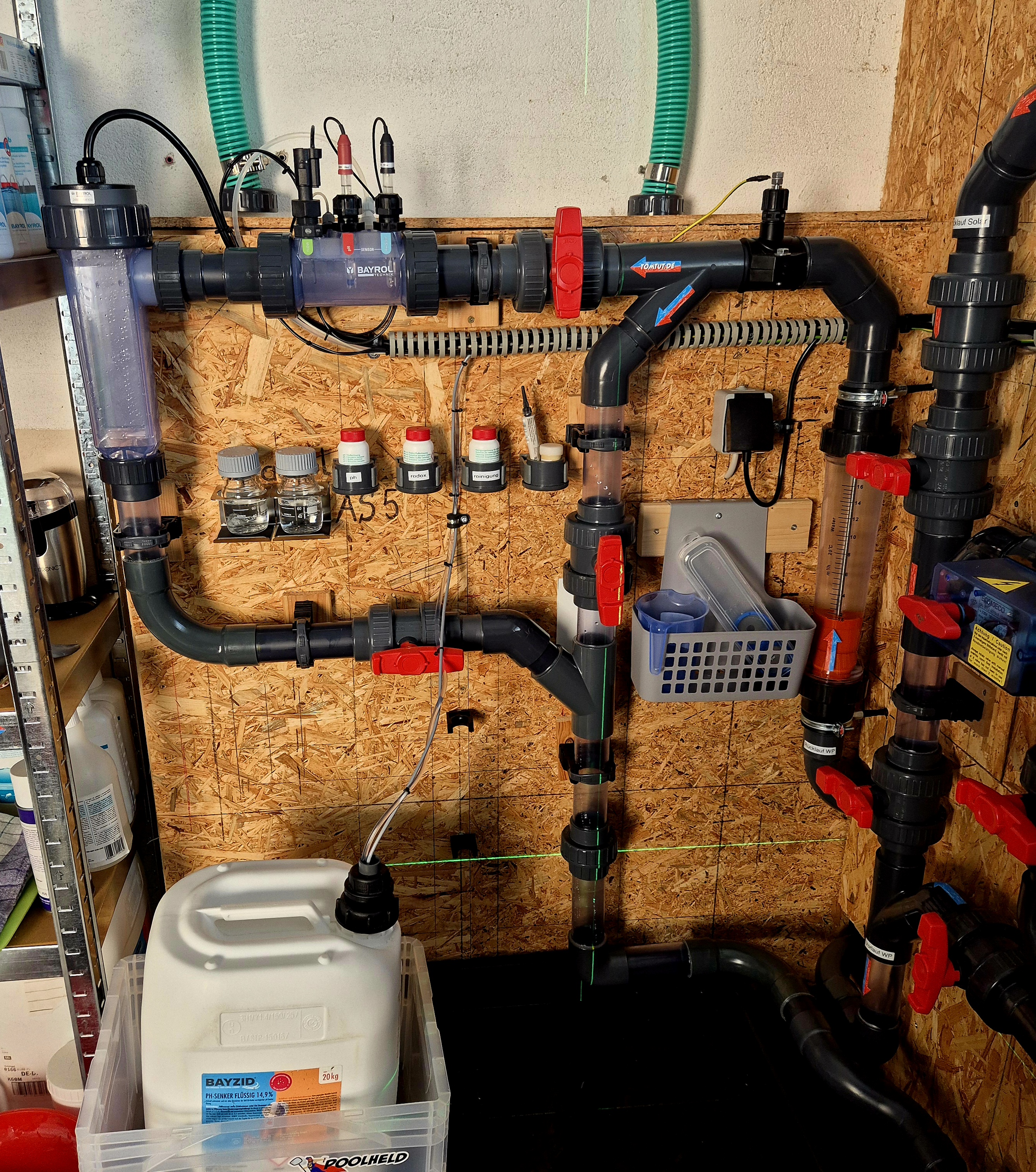

Also wo und wie ich meine Rohre zu und von den OKU Solarabsorbern hin haben wollte wusste ich, aber das Wie? Also machte ich ein Tag pause und machte zunächst nicht weiter um dann einfach eine Eingebung zu bekommen. Tatsächlich hat die Pause gereicht und alles ergab sich fast von alleine.  Als das dann erledigt war ging es darum den Durchflussmengenmesser (Salzwassertauglich)  so zu platzieren das die Wege der Rohrleitungen weiterhin kurz und ohne größere scharfen knicke zu bewerkstelligen. Da ich auch gleich das ganze so weit austüfteln musste um  später gleich noch meine Bayrol SALT AS5 installieren zu können ohne größerem Umbau. Gesagt getan und alles griff wie Zahnräder ineinander.

Zu guter letzt ging es an die Verrohrung zu den späteren OKU Solarabsorbern. (2×3 Stück) Idee war das ganze mit Flex Klebeschlauch 50mm https://www.pvc-welt.de/PVC-Flexschlauch-Klebeschlauch-Poolflex zu konstruieren. Letzendes waren es dann doch PVC-URohr. https://www.pvc-welt.de/PVC-U-Rohr-Grau-50-x-24mm-PN-10

Befestigt mit Rohrschellen 50mm aus dem Sanitärbereich. Es wurde natürlich an den Belüfter an höchster stelle in der Warmwasserleitung gedacht. https://www.pvc-welt.de/PVC-U-Be-und-Entlueftungsventil-Kugel-Innengewinde-3-4

Später werden die Absorber wenn diese dann liegen mit 38mm Druckschlauch im Schwarz oder auch 50mm Flex-Klebeschlauch angeschlossen. Anschließend noch Leerrohre, Steckdosen und Kontrollleuchten für die Differenztemperatursteuerung von OKU, die Steuerung an sich. https://www.pool-chlor-shop.de/oku-suncontrol-differenztemperaturregler-komplett-mit-2-fuehlern-2865?gad_source=1&gclid=CjwKCAjw4_K0BhBsEiwAfVVZ_8Sod9xbyUkjPZDPCwSJ1vo3oELeKmiEgFLR3PA2pSCugEpvxG_aihoCQ4YQAvD_BwE

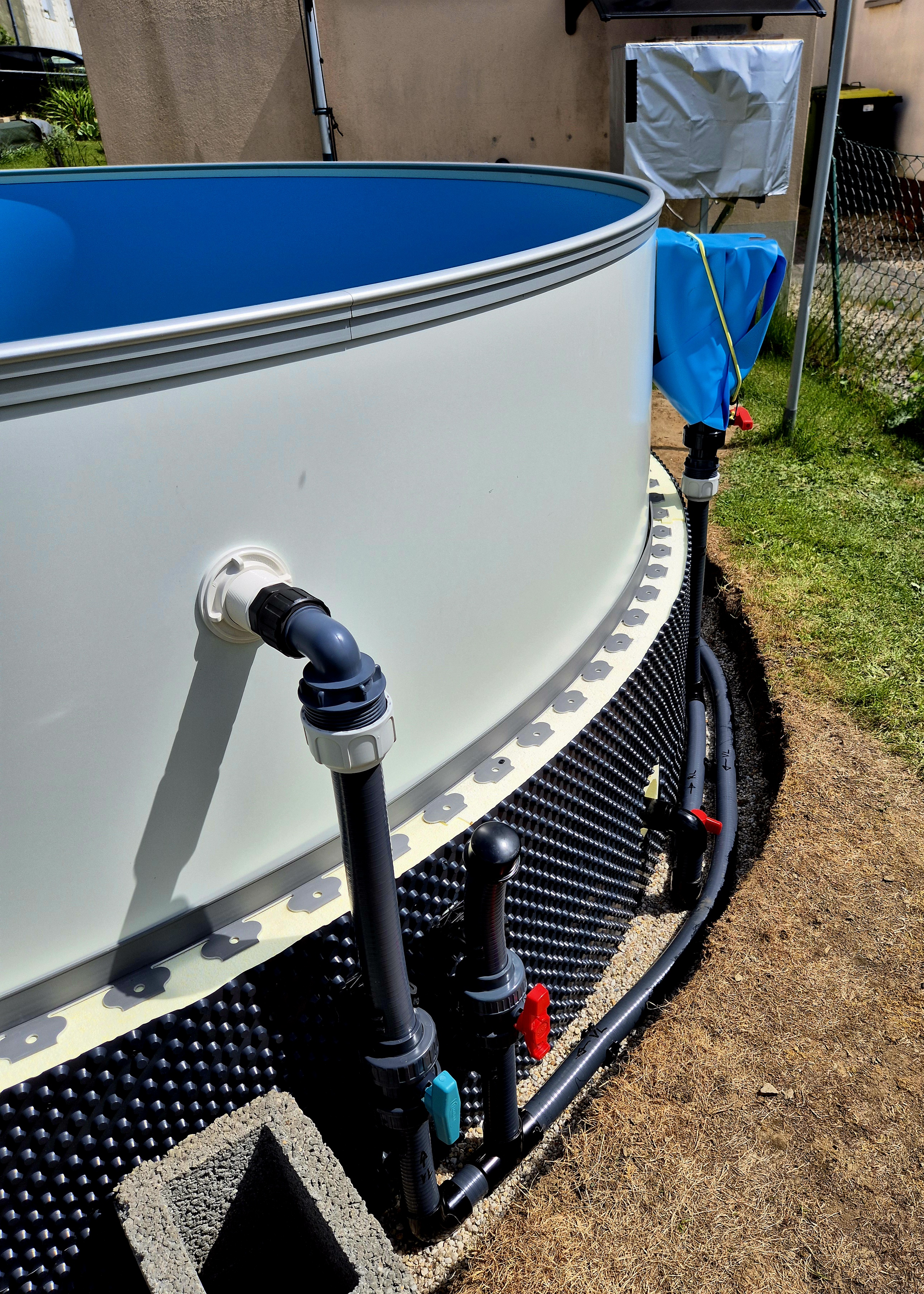

Da jetzt an Ort und Stelle war muss nur noch alles Verklebt werden, Gewinde mit Teflonband gedichtet werden und wenn das erledigt ist wird alles zum und vom Pool noch angeschlossen und natürlich elektrische Installationen beendet. Nun auch auf den Bildern zu sehen, die Kontrollleuchten für die Temperatursteuerung, aber diese zeigen mir an ob das Wasser durch die Absorber fließen oder eben nicht. Diese ist Final getestet und Funktioniert. Bin echt stolz drauf.

https://www.TomTuT.de/product/markierungspfeile-poolheld-und-TomTuT/Pfeile sind natürlich schon vorhanden und werden als Finale angebracht!

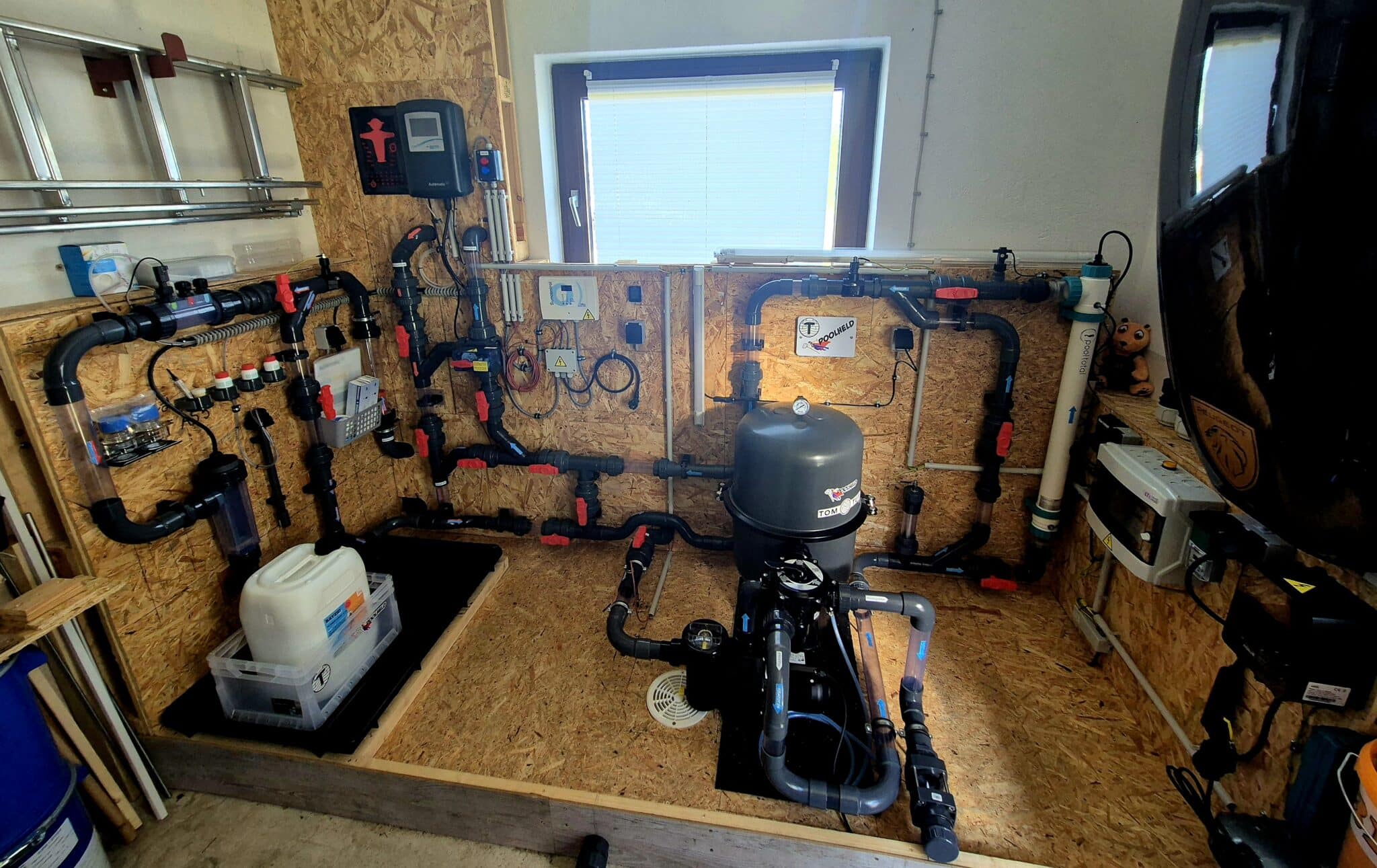

Mit dem letzten Update (Bild) steht meine Technik. Fehlt nur noch meine Elektrik.

Über Kommentare, Anregungen oder auch Fragen würde ich mich freuen.

Grüße Marcel
