Hallo zusammen, inspiriert von Tom und Paddy aus dem Poolpowershop Forum habe ich mich mal dran gemacht, zu sehen, ob ich meinen FU auch Smart machen kann. Dafür habe ich mir diverse Teile wie Gehäuse, Kabel, Stecker und Buchsen sowie diverse Kleinteile besorgt. Falls ihr eine genaue Aufzählung haben wollt, dann schreibt mich einfach an.

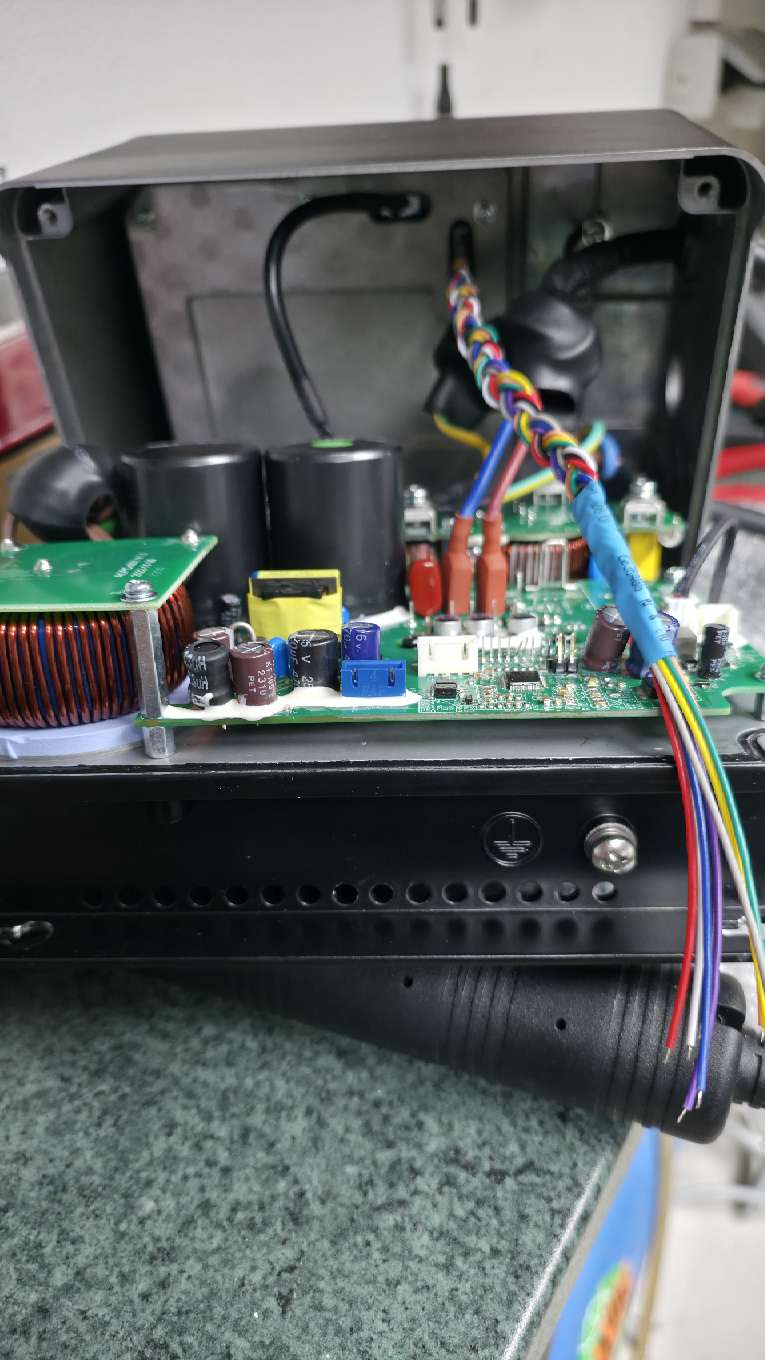

Zuerst habe ich überprüft, ob mein FU auch diese Steckerleiste mit den digitalen Eingängen hat. Laut Anleitung sollte mein Umrichter diese nicht haben, aber Glück gehabt 😀 alles vorhanden.

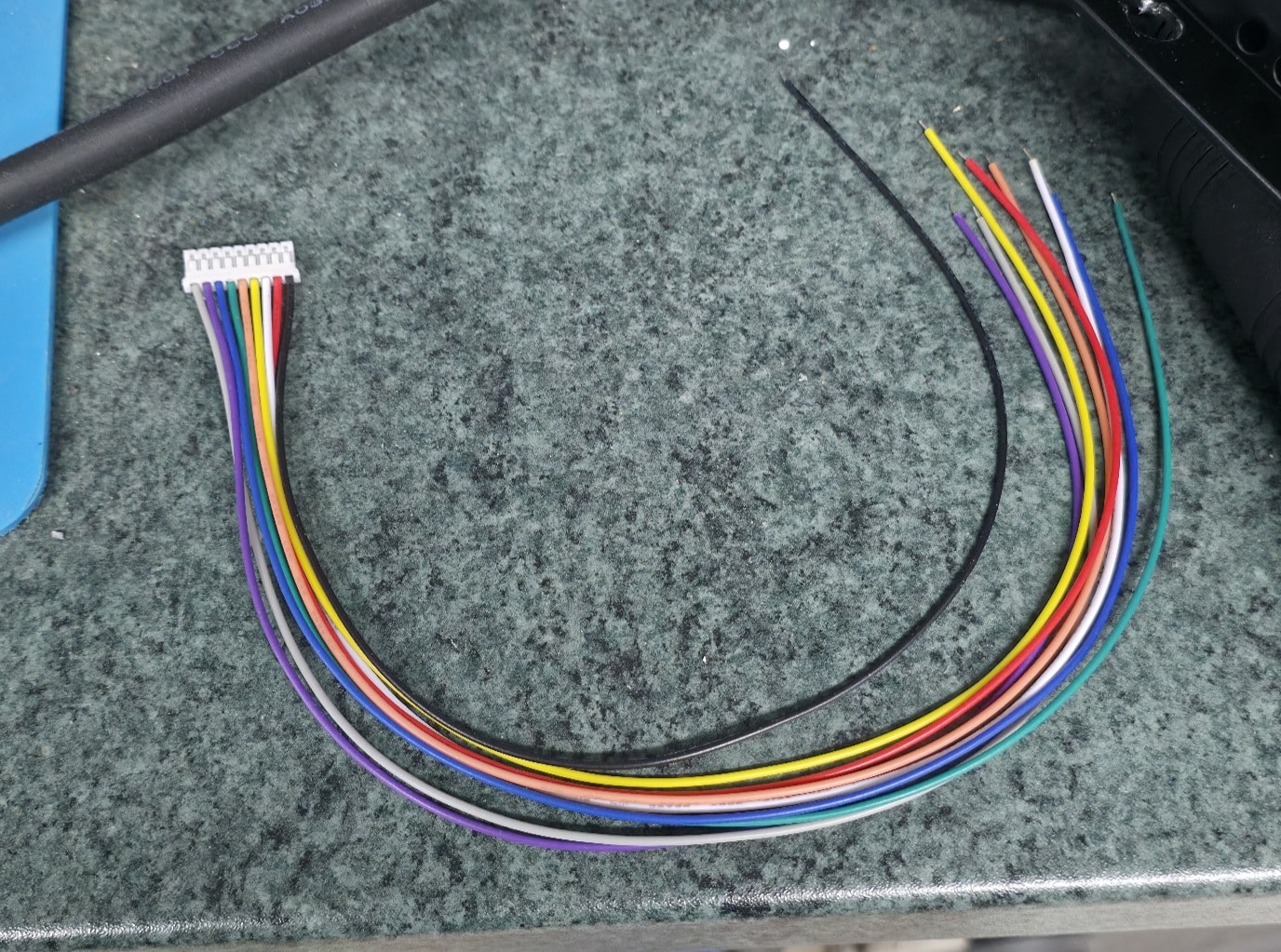

Dann habe ich dieses fertige Kabel hier
genommen und dementsprechend der Belegung auf der Platine Pin 1-7, mir genügen eigentlich die Pins 1-5 (3 x Geschwindigkeiten, 1 x Stopp und 1 x Ground)

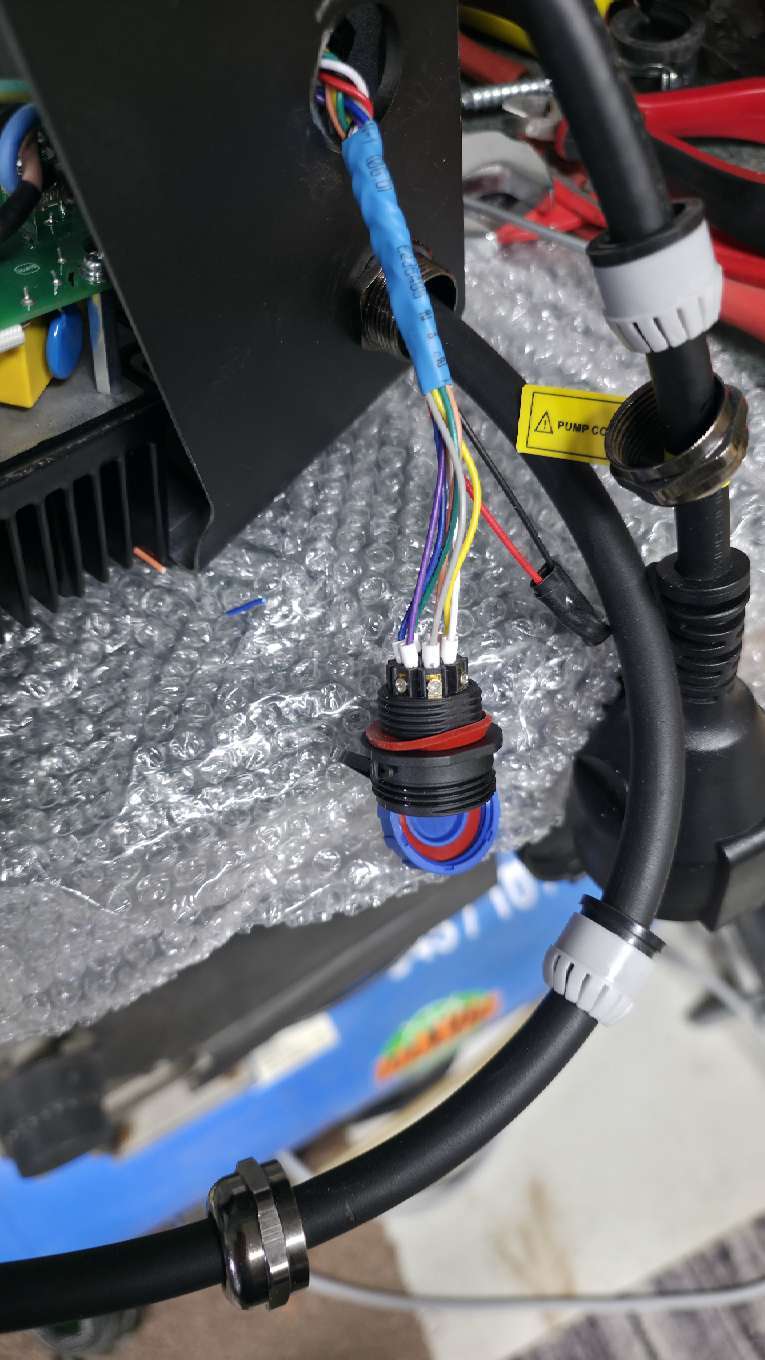

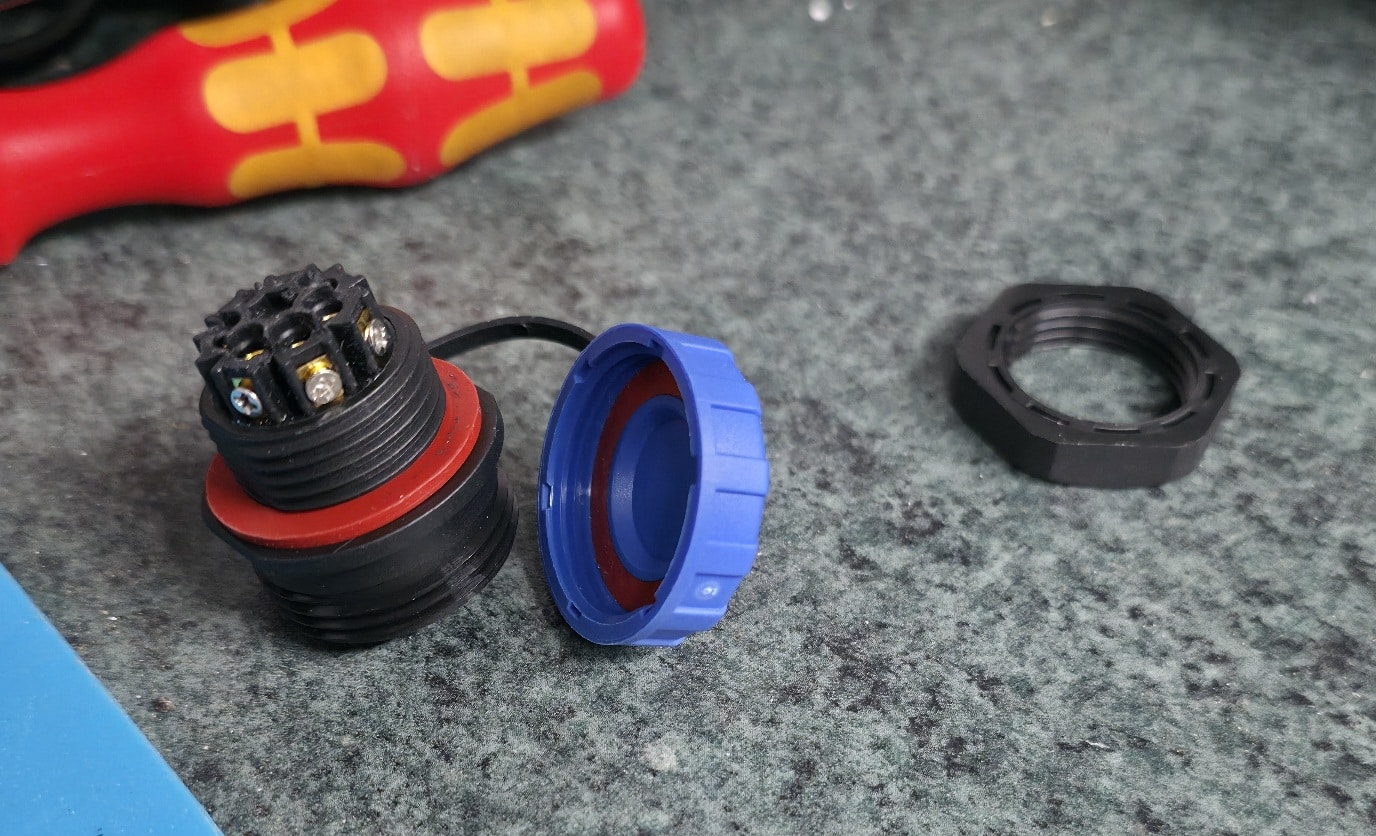

Dann alles auf die Buchse angeschlossen, ich habe hier die lötfreie Variante gewählt.
und dann sieht das so aus am Ende aus 😀

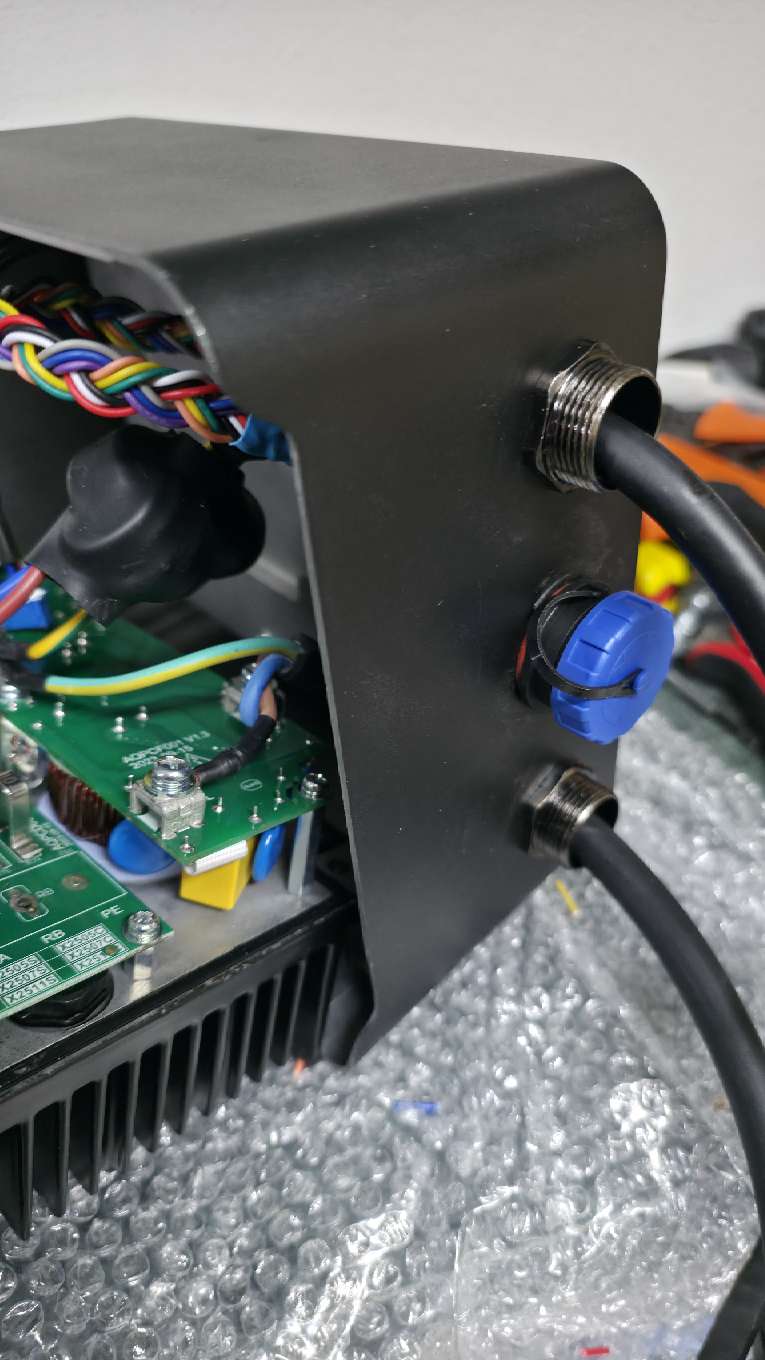

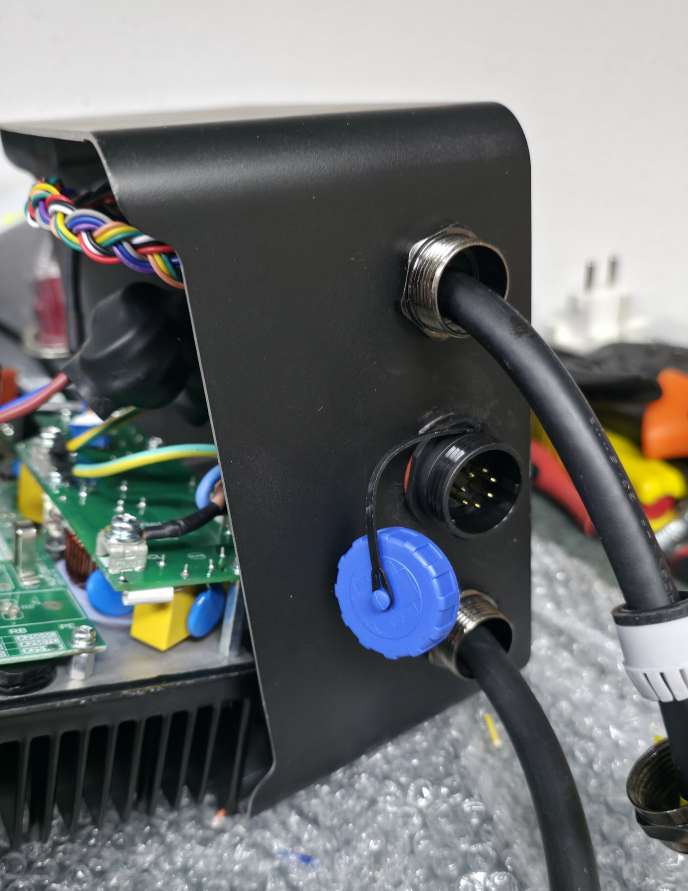

Dann den FU wieder zusammengeschraubt.

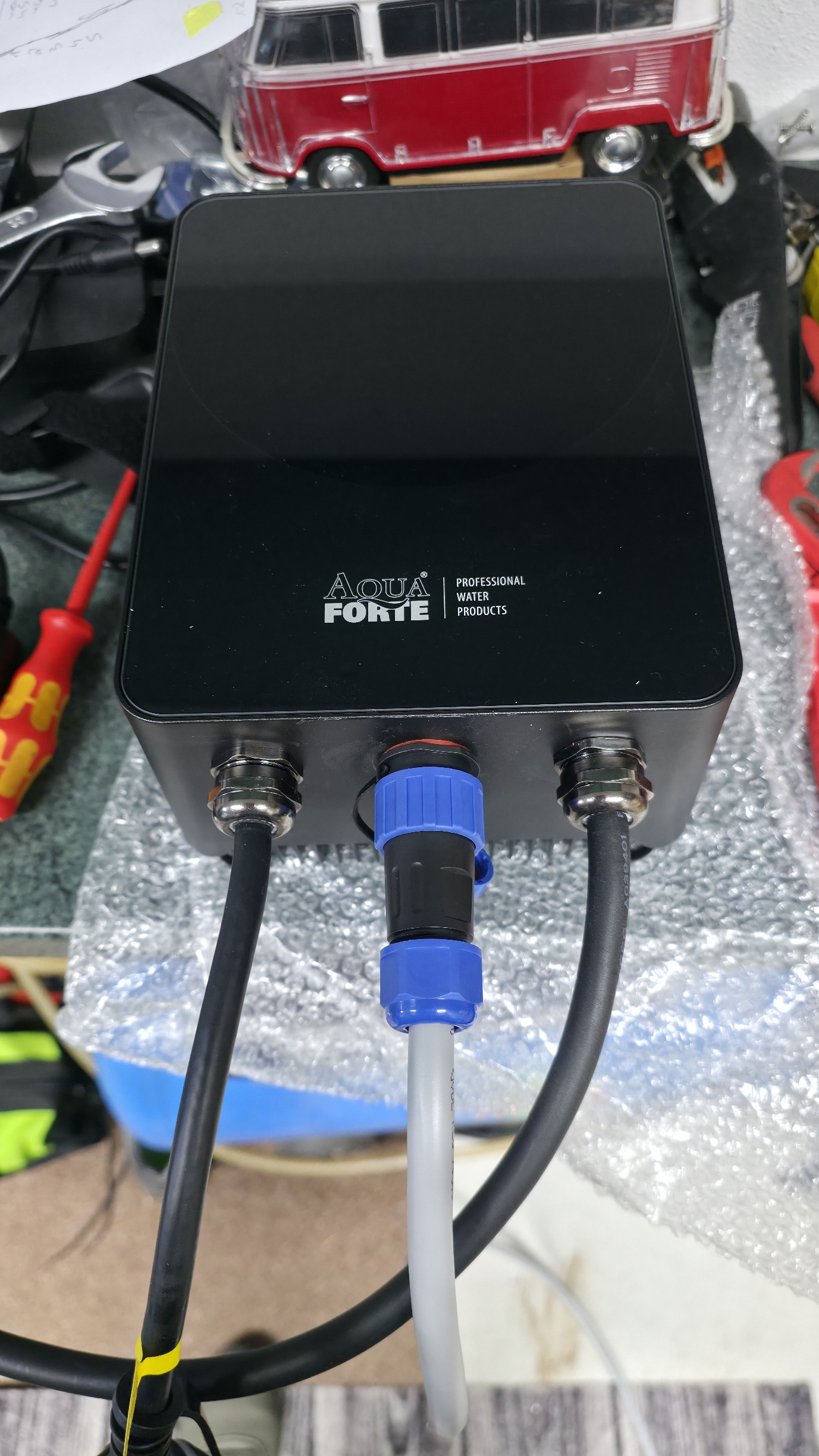

Anschließend eine 7adrige Leitung genommen und den Stecker ebenfalls fertig verklemmt. (hier habe ich glatt vergessen Fotos zu machen 🤣) Aber der Stecker sieht genau so aus wie die Buchse.

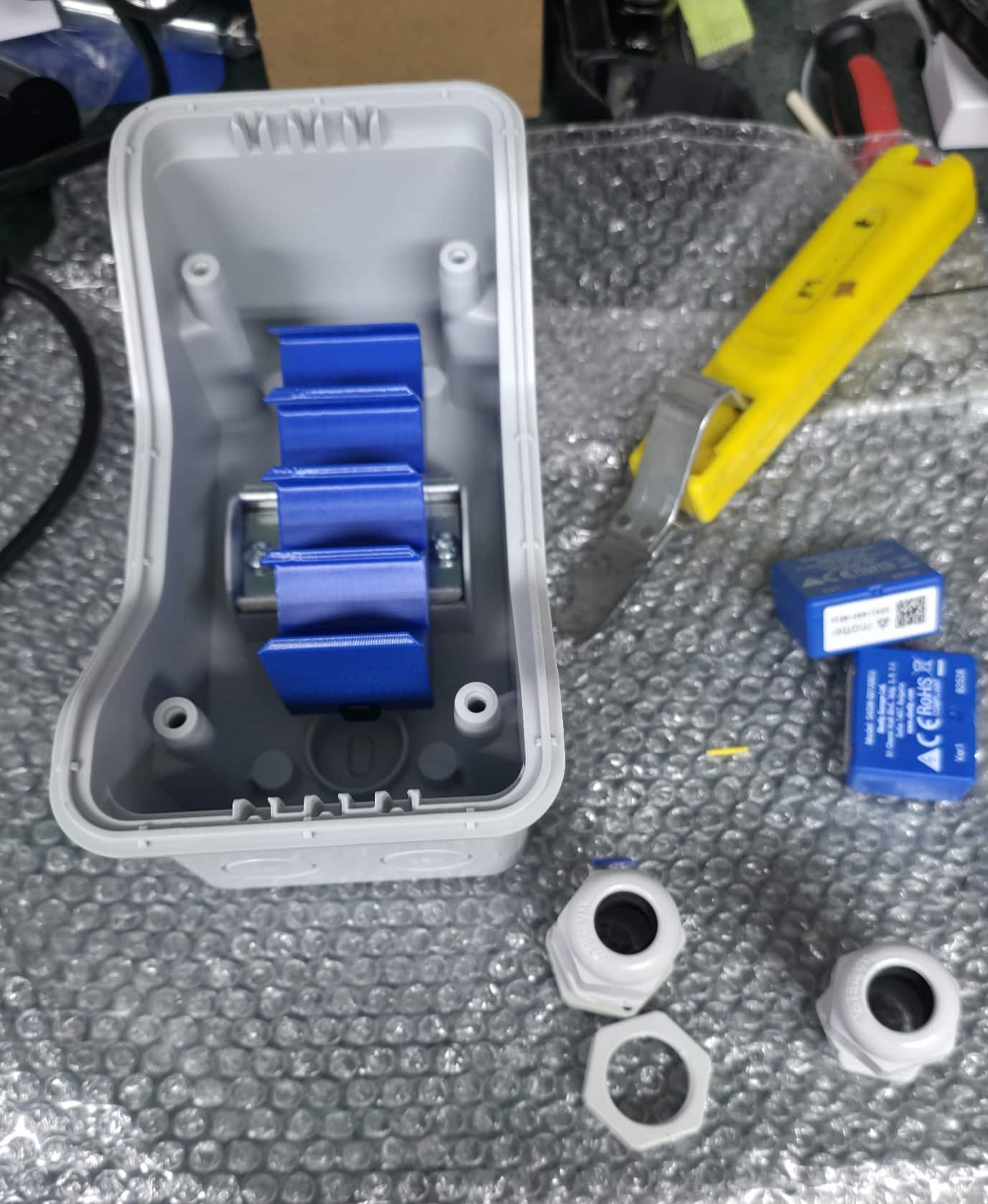

Dann folgt der Teil Kleinverteiler. Leergehäuse, Halter und Klemmen habe ich genau so von Tom übernommen.

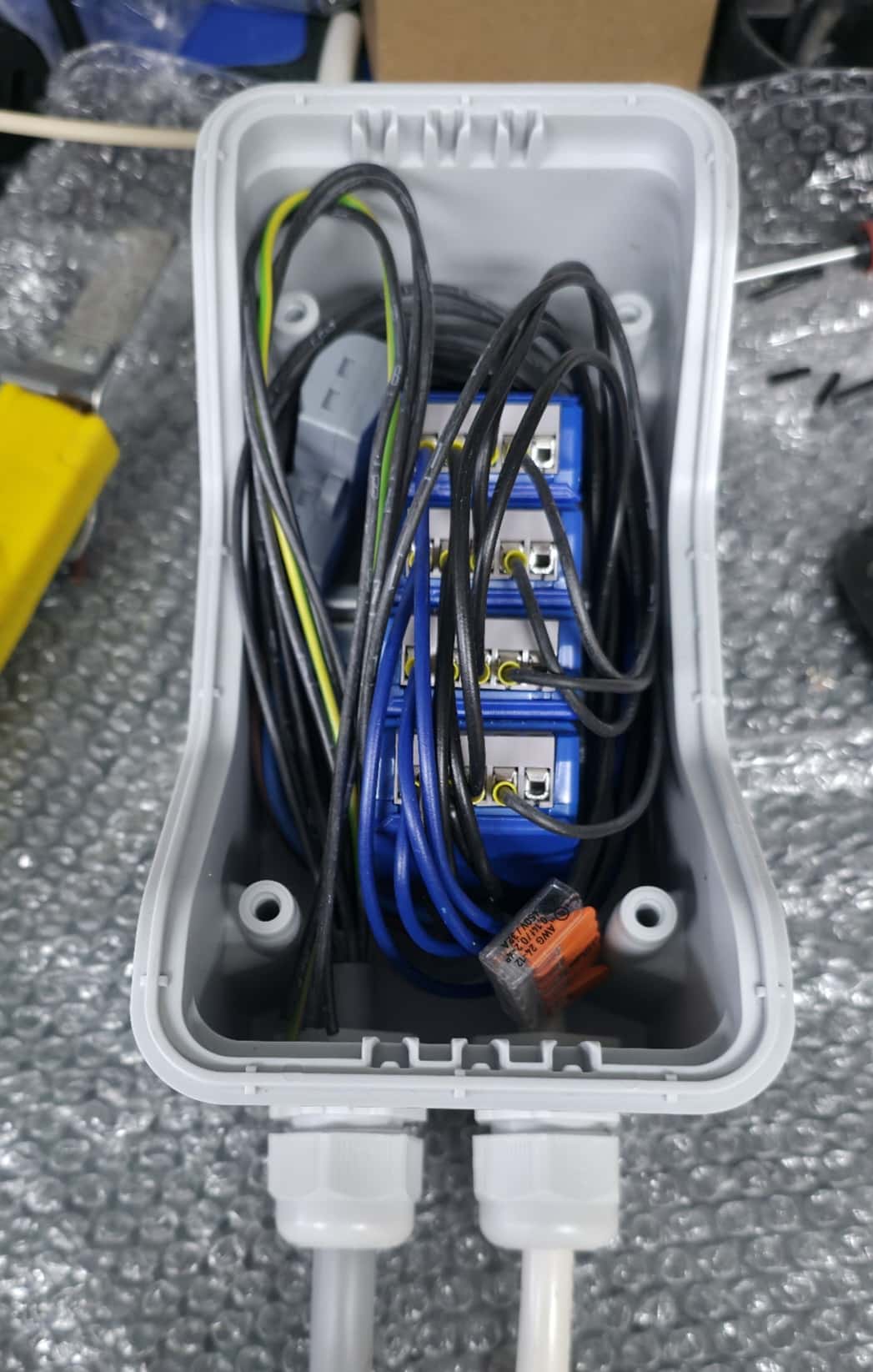

Dann alles verdrahten, ich habe hier 4 Shellys für die 3 Geschwindigkeiten und den Stopp Befehl genommen.

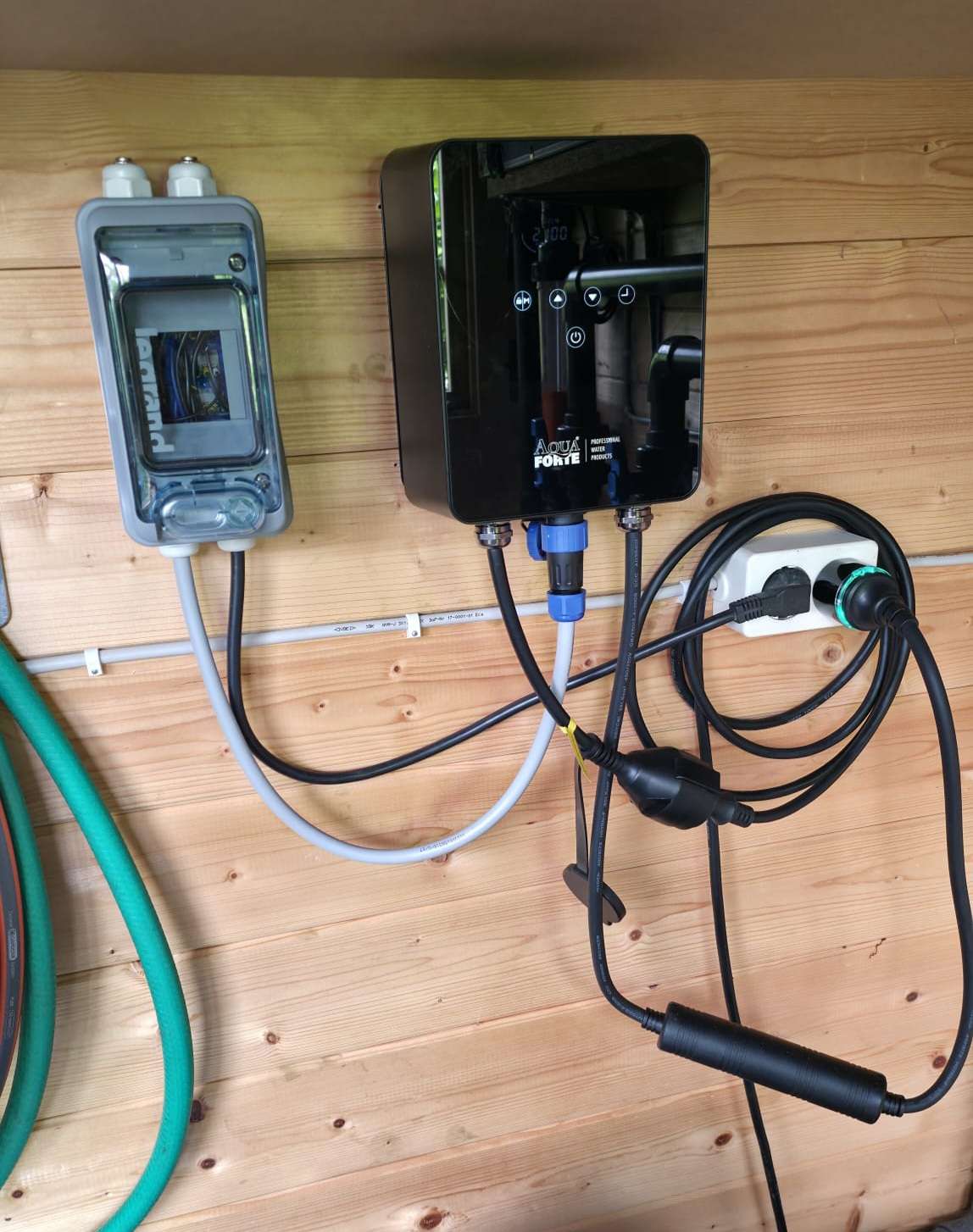

Die Shellys anschließend einzeln programmiert und das Ganze schließlich im Poolhaus montiert.
Ich habe oben noch 2 Taster montiert, um auch mal meine Standarddrehzahl und Stopp schnell ein- bzw. aus zu schalten.

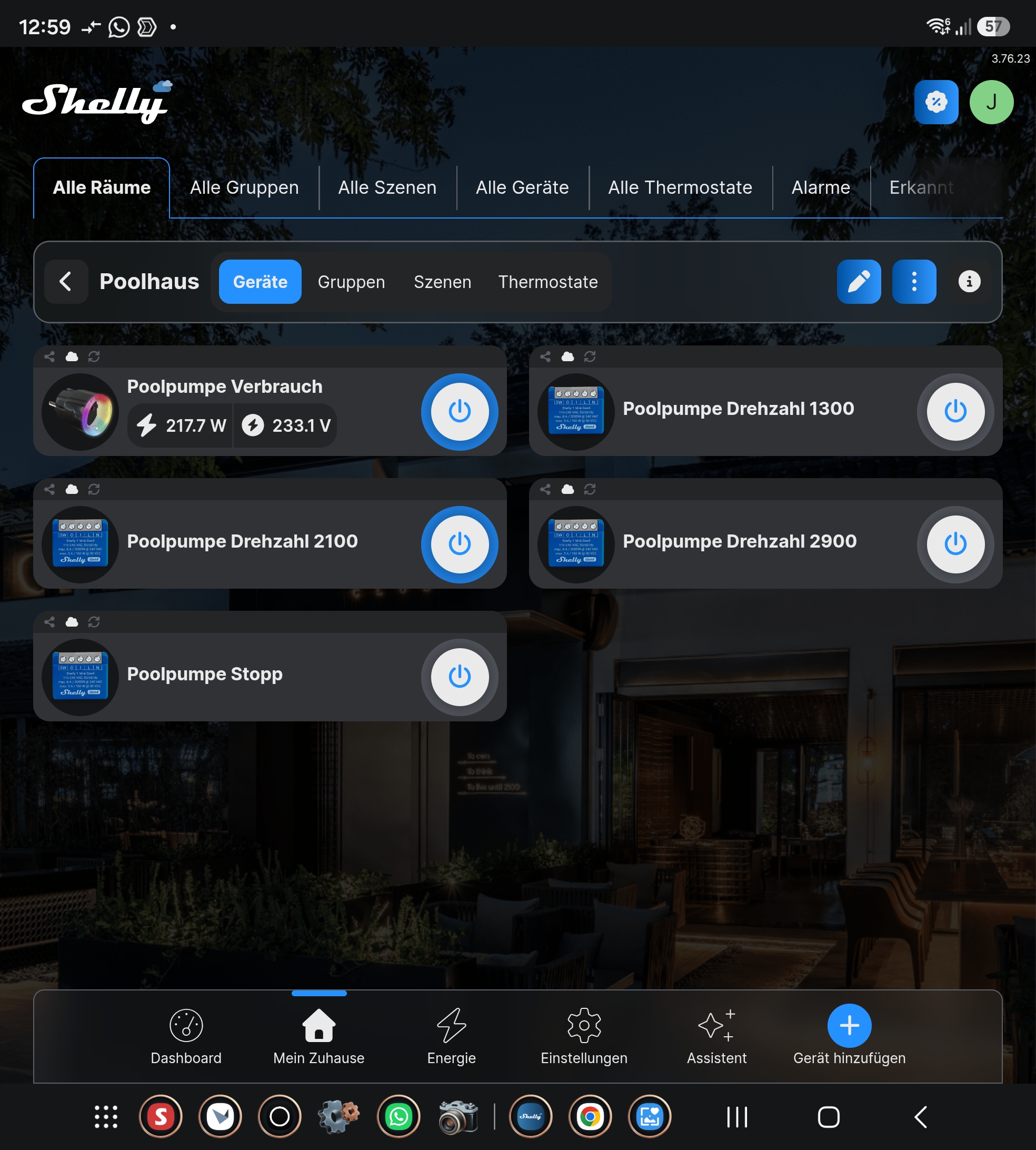

Dann in der Shelly App alles konfiguriert und das war’s.
Es sei zum Abschluss noch zu erwähnen, dass die Pumpe jetzt so lange läuft wie Pin 1,2 oder 3 (die 3 von mir individuell eingestellten Drehzahlen) gegen Ground gebrückt sind. Jetzt kann ich meine Pumpe smart von überall steuern und auch die Laufzeiten in der App einstellen und muss nicht mehr die Schaltzeiten im FU ändern.

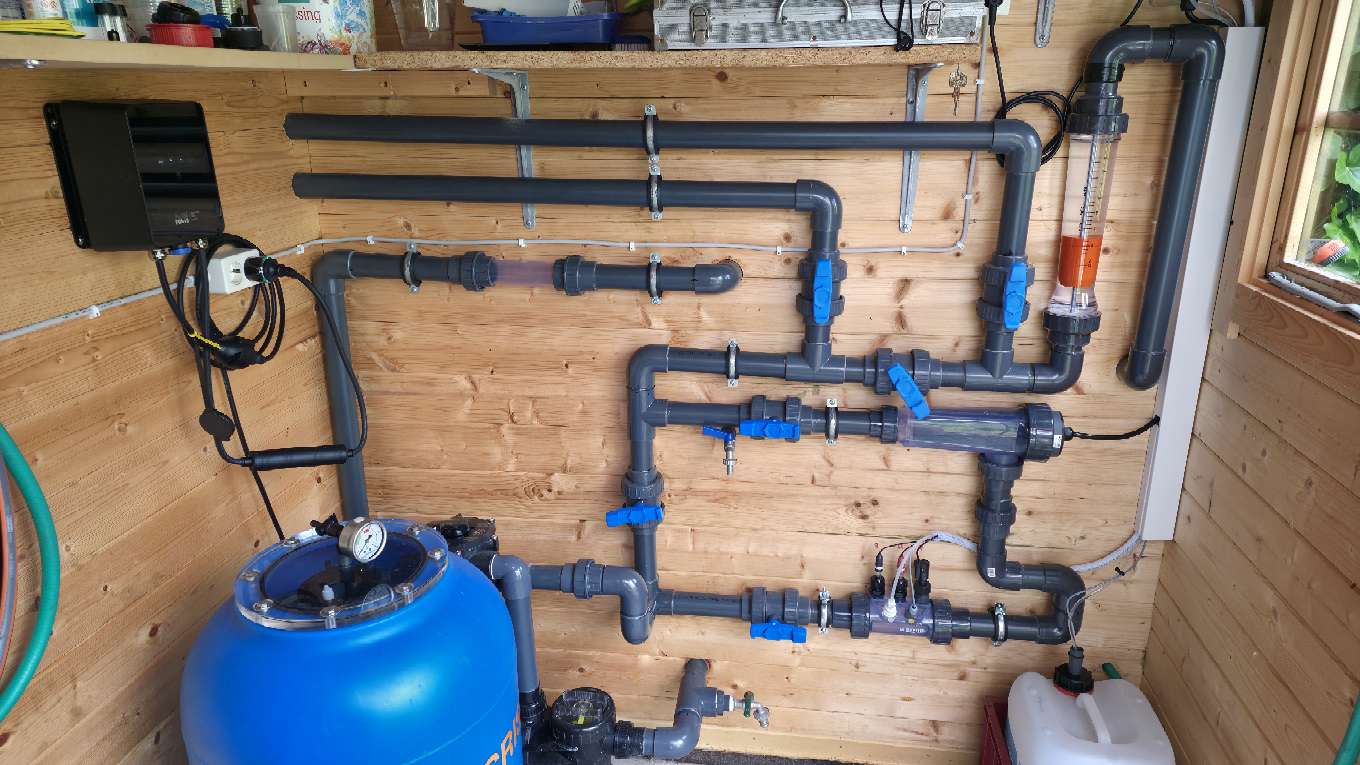

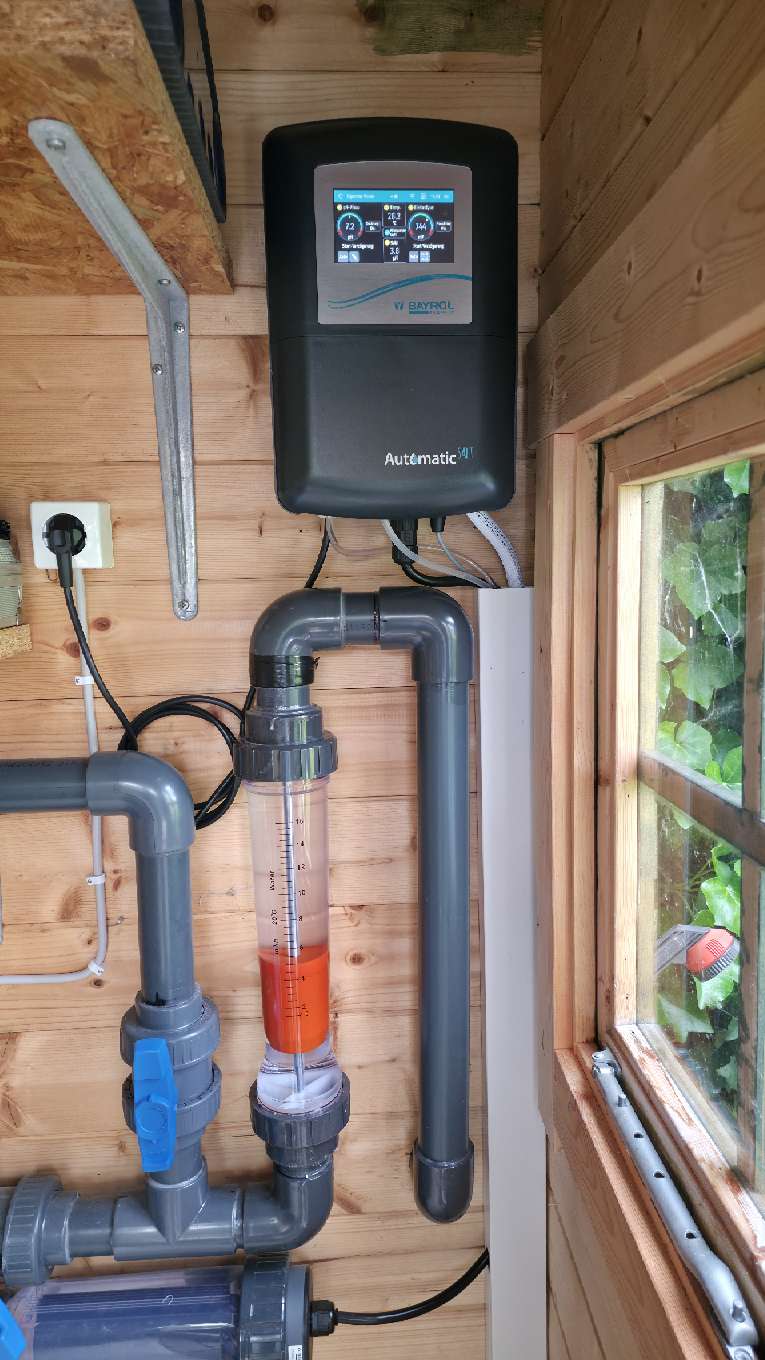

Ich hoffe soweit ist alles verständlich erklärt worden. Falls jemand Fragen hat, dann immer her damit. So sieht meine Anlage jetzt aus nachdem ich dieses Jahr auf Salzwasser umgestiegen bin.
Grüße Lex und einen schönen Sommer 🙋🏻♂️😄
