Im Winter hat man Zeit zum lesen und planen.
Es gab ja noch einige offene Baustellen für das Jahr 2026.
Das was die Schreinerei als Vorfilter an der Säge hat wollte ich auch für meinen Pool.
Bei den Schreinern gibt es eines Zyklonvorfilter der 80% abscheidet und den Filtersack länger sauber halt.
Da es sowas nicht gab, wollte ich mir einen Aufsatz drucken und das Gehäuse dazu bauen.
Und so das ganze vor den AFM-Glasilter schalten.
Parallel war ich auch an der Ausarbeitung des Rohrkastens dran. Da kam ja noch die Regelung für die Schwalldusche dazu.
Eines Abends stieß ich zufällig auf ein PDF .
Vergleich neuartiger Geräte zur Schwebstoffgewinnung für das chemische Gewässermonitoring
SCHWEBSAM
Ein Forschungs- und Entwicklungsprojekt der Bundesanstalt für Gewässerkunde
Referat G1 – Grundsatzfragen der qualitativen Gewässerkunde
und der Universität Trier
FB VI – Raum- und Umweltwissenschaften Fach Hydrologie
Hier der Link
Microsoft Word – Mitteilung_32_final.docx
Da wird auf der Seite 18
3.2.1 Hydrozyklon

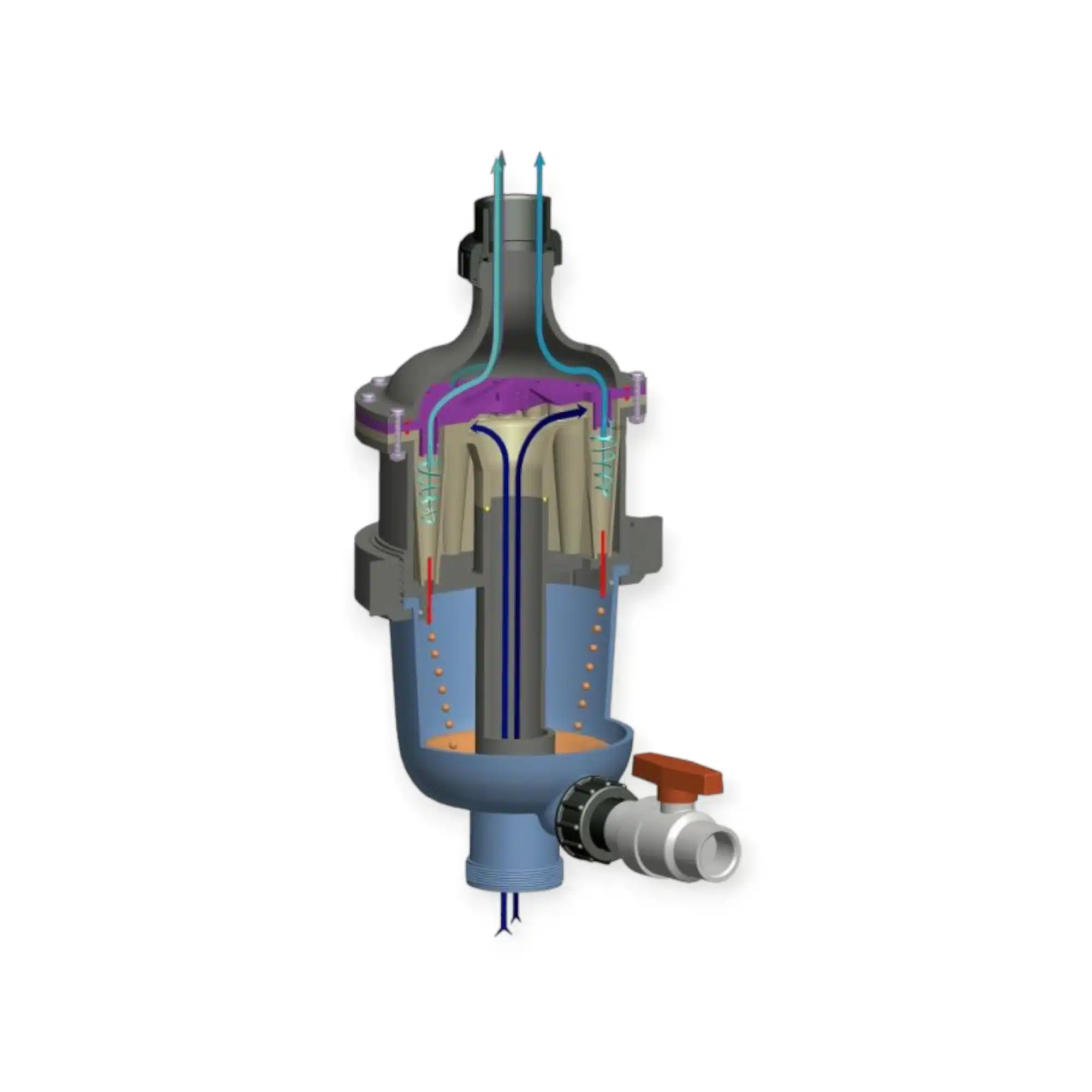

Der Hydrozyklon von der Firma Waterco vorgestellt.
Das war genau das was ich gesucht habe.
Den Multizyclon 12 habe ich sofort gekauft und der funktioniert super.

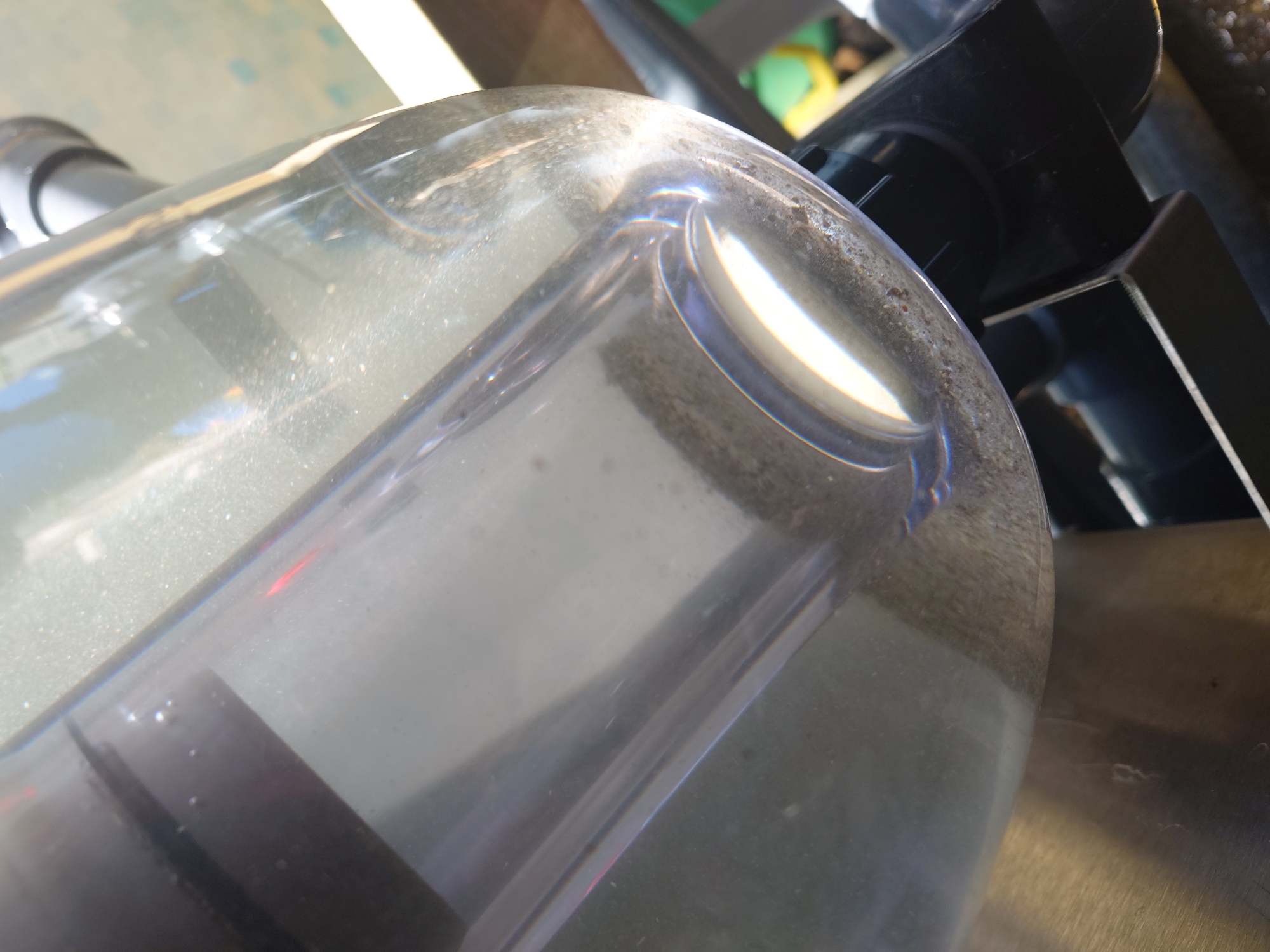

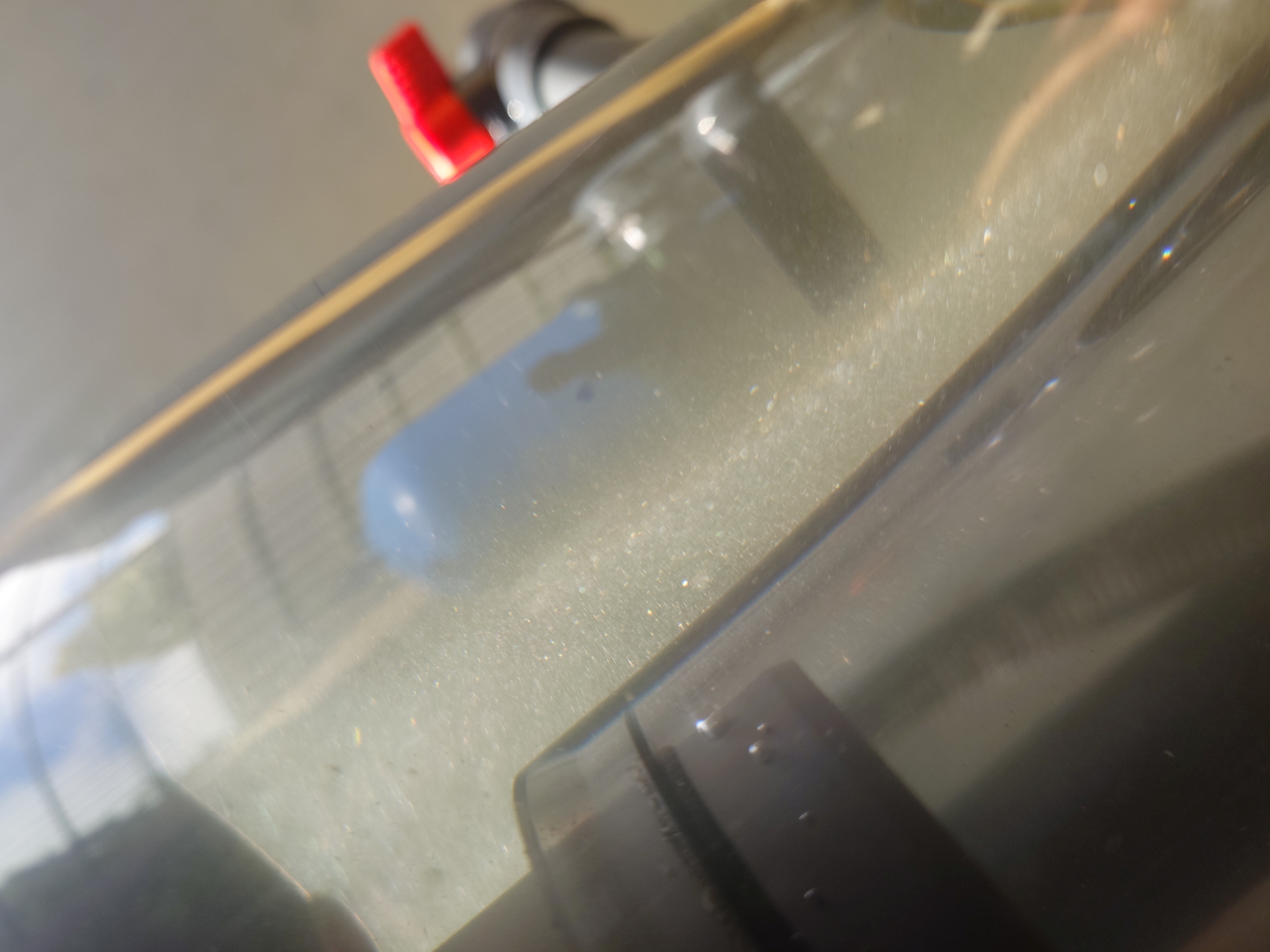

Das waren die ersten Minuten nachdem ich die Pumpe für eine Woche vom System getrennt habe.
Und das wichtigste ist, dass er für die Reinigung wenn er gute 10 cm voll mit Sediment ist nur 10 bis 15 Liter Wasser braucht um sich zu reinigen .
Das ganze Zeug bleibt dem nachgeschalteten AFM-Filter erspart.
Wir sind im Winter 2025 und ich habe noch keine Idee, die die Verrohrung im Kasten gestaltet wird.

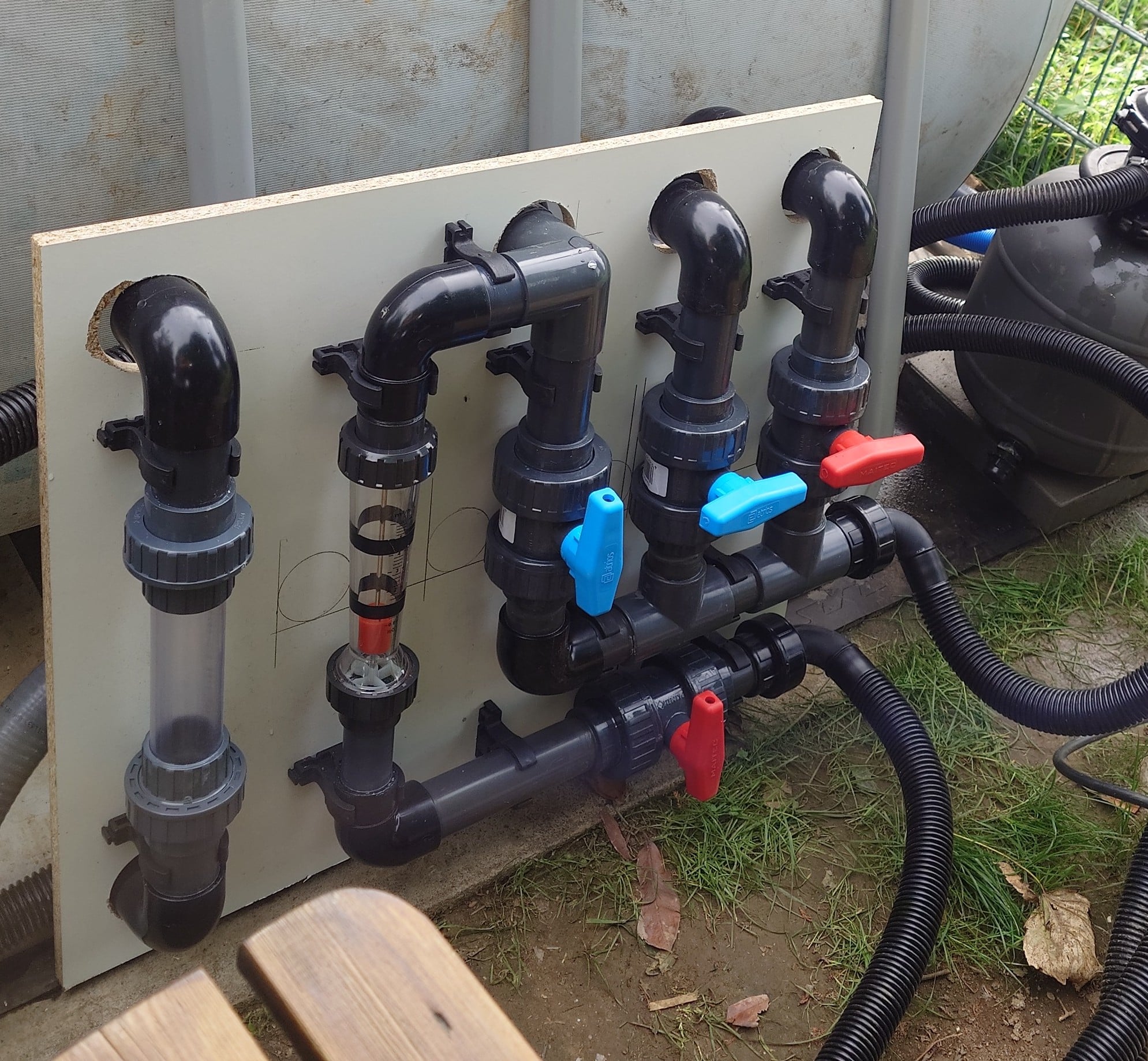

das war ja der funktionierende Ausgangsaufbau und so sollte das geschützt in den Kasten der auch in etwa so groß wie die provisorische Spanplatte ist.
Die Platte hatte folgende Features:
- Schauglas für die Rückspülung des Filterkessels
- Bypass für die Wärmepumpe
- Durchflussmessung am Rücklauf der Wärmepumpe
- Regelung Aux-Abgang für eine Schwalldusche
Den Kasten wollte ich ursprünglich nach Anforderungen bauen lassen und bin jetzt auf eine Größe und Form limitiert.
- Verteilung zu Hauptfilter und Aux
- Regelung zu Filter
- Regelung zu Aux
- Bypassregelung Heizkreislauf
- Schmutzfänger vor Heizkreislauf.
- Durchflussmessung an HZ Rücklauf
- Einhausung UV-C Anlage
- Einhausung PH-Pumpe
- Wasserabgang
- Messstrecke Für PH und CL
- Wasserzapfstelle
Das Schauglas habe ich dann unter das Sidemountventil gesetzt weil es da auch nützlicher ist.
Wie fängt man sowas an?
Dass da soviele Komponenten reinkommen war mir zu dem Zeitpunkt noch nicht klar.
Rohrbögen mit großen Radien habe ich nicht im Einsatz.
Das wäre mal eine Sache, wenn ich durch das 50 mm PVC-U Rohr 7 oder 9 m³ jagen möchte.
Aber nicht bei 4 – 6 m³

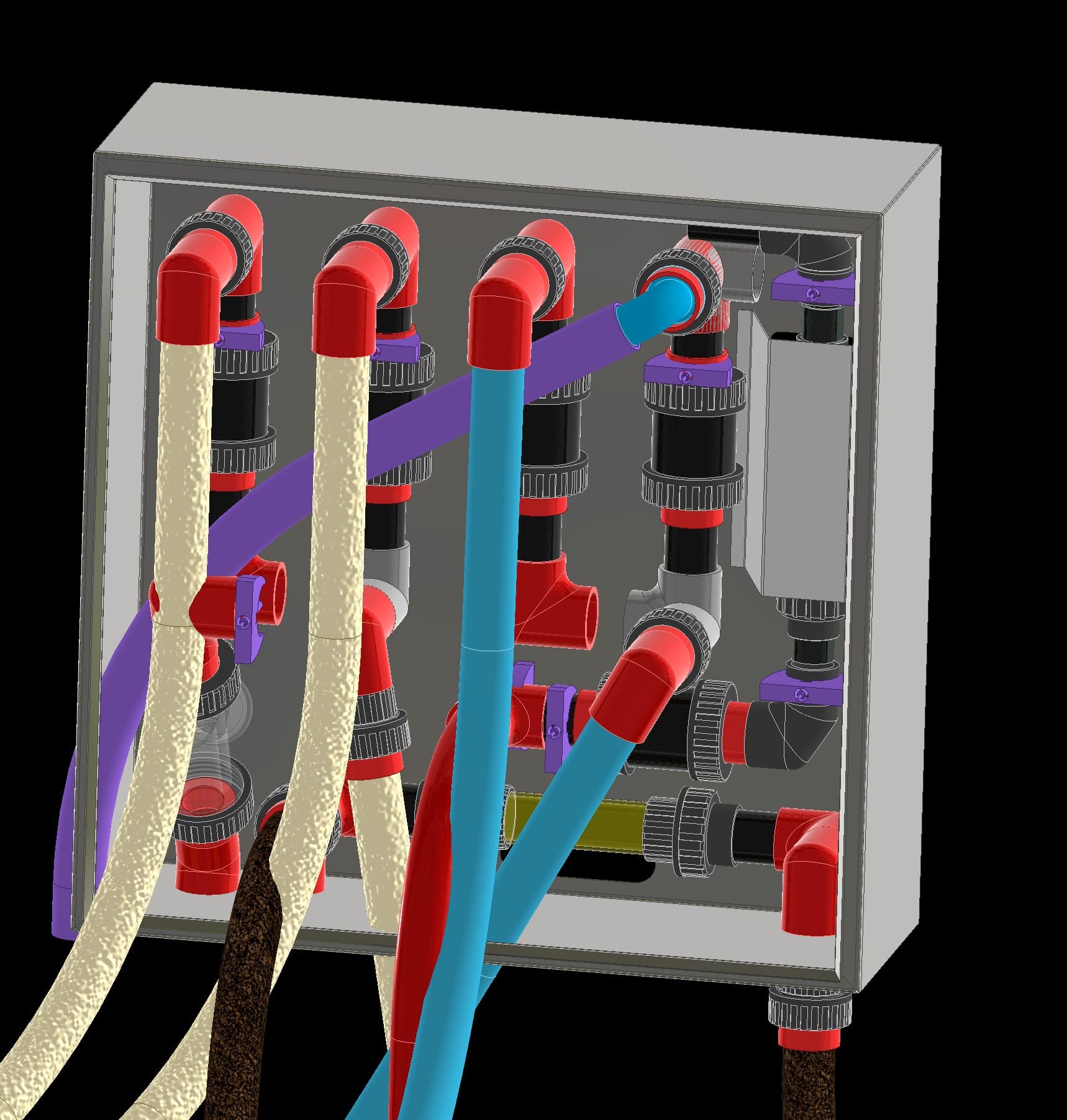

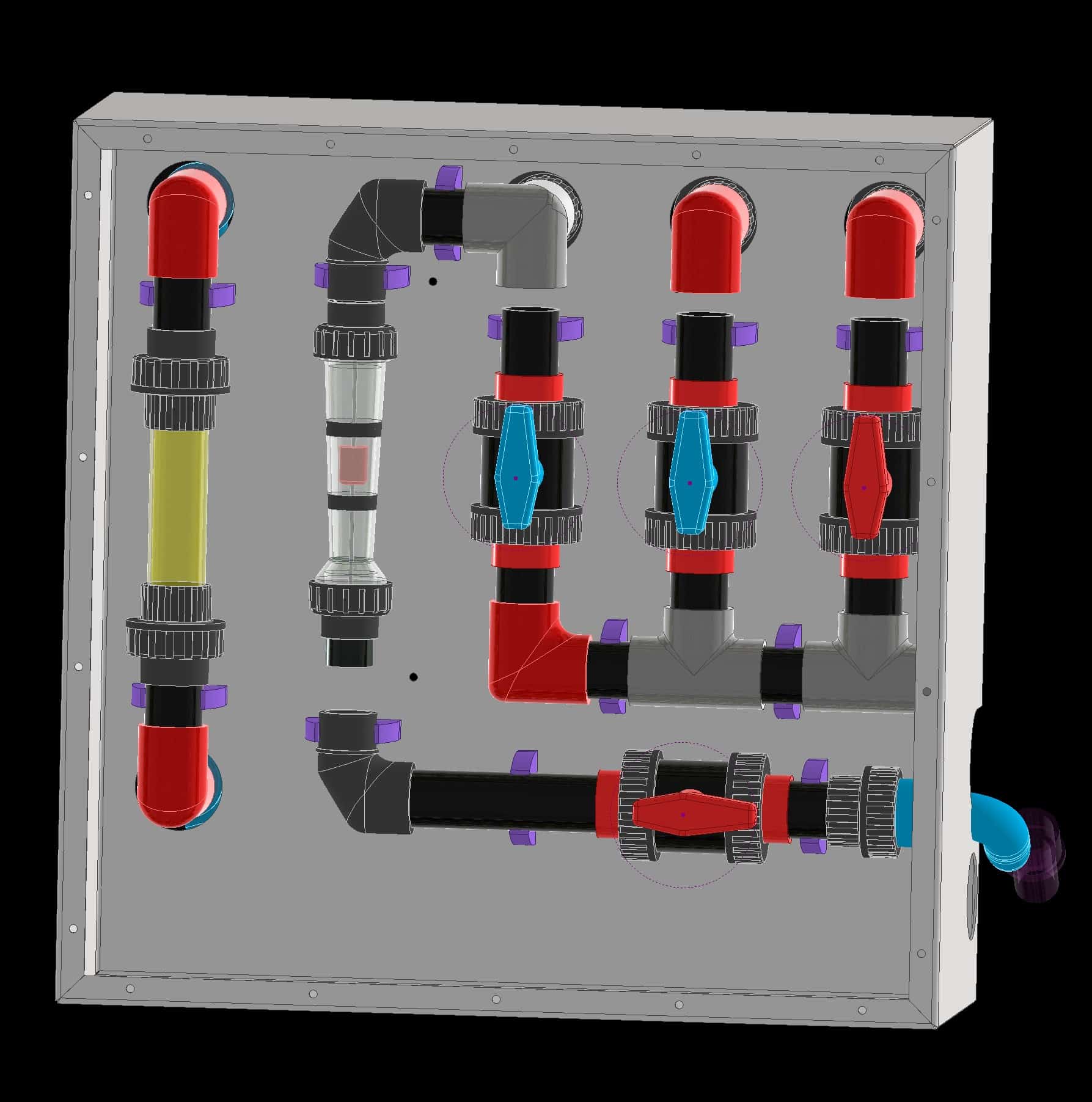

Befor ich den Gebrauchte Kasten gekauft habe, war die Planung, Ein Kasten mit Aufgeschraubtem Deckel wo dann nur die Stellhebel durch Löcher vorne herausragen.
Das Setup genau wie auf der Platte im Garten.
Dann wollte ich etwas mehr Platz in der Breite haben und das Schauglas wanderte von rechts nach unten.

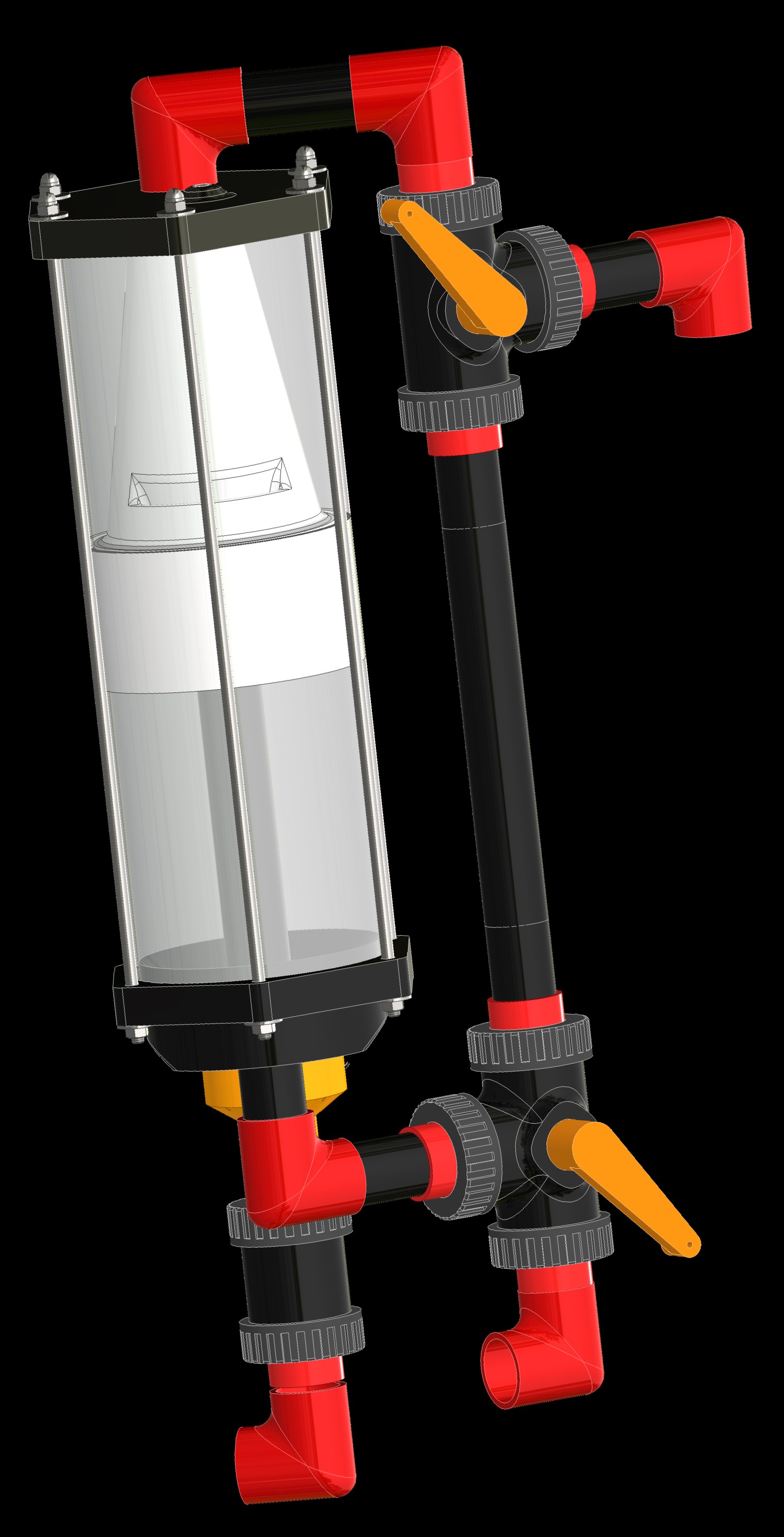

Eine frühe aber inzwischen verworfene Idee:
Ein Entlüfter und Laubfänger in der in der Saugleitung.
Das Wasser kommt von oben durch den Kegel mit nach unten und die Blätter bleiben dort alle kleineren Teile werden durch die Peroration im Kegel unten gehalten alles unter 2 mm kann dann durch den Kegel hindurch und wird in dem konischen Schlitz in das Rohr nach unten geführt.
Die Luft sammelt sich oben und wenn Die Pumpe aus ist kann oben ein Ventil geöffnet werden und das nachströmende Wasser drückt die Luft raus.
Geht natürlich nur bei einem Pool über der Erde. Alternativ, ein und Ausgang schließen und oben anschütten und wider verschließen.
Ab diesem Moment hatte ich dann den Kasten hier und diesen auch vermessen.

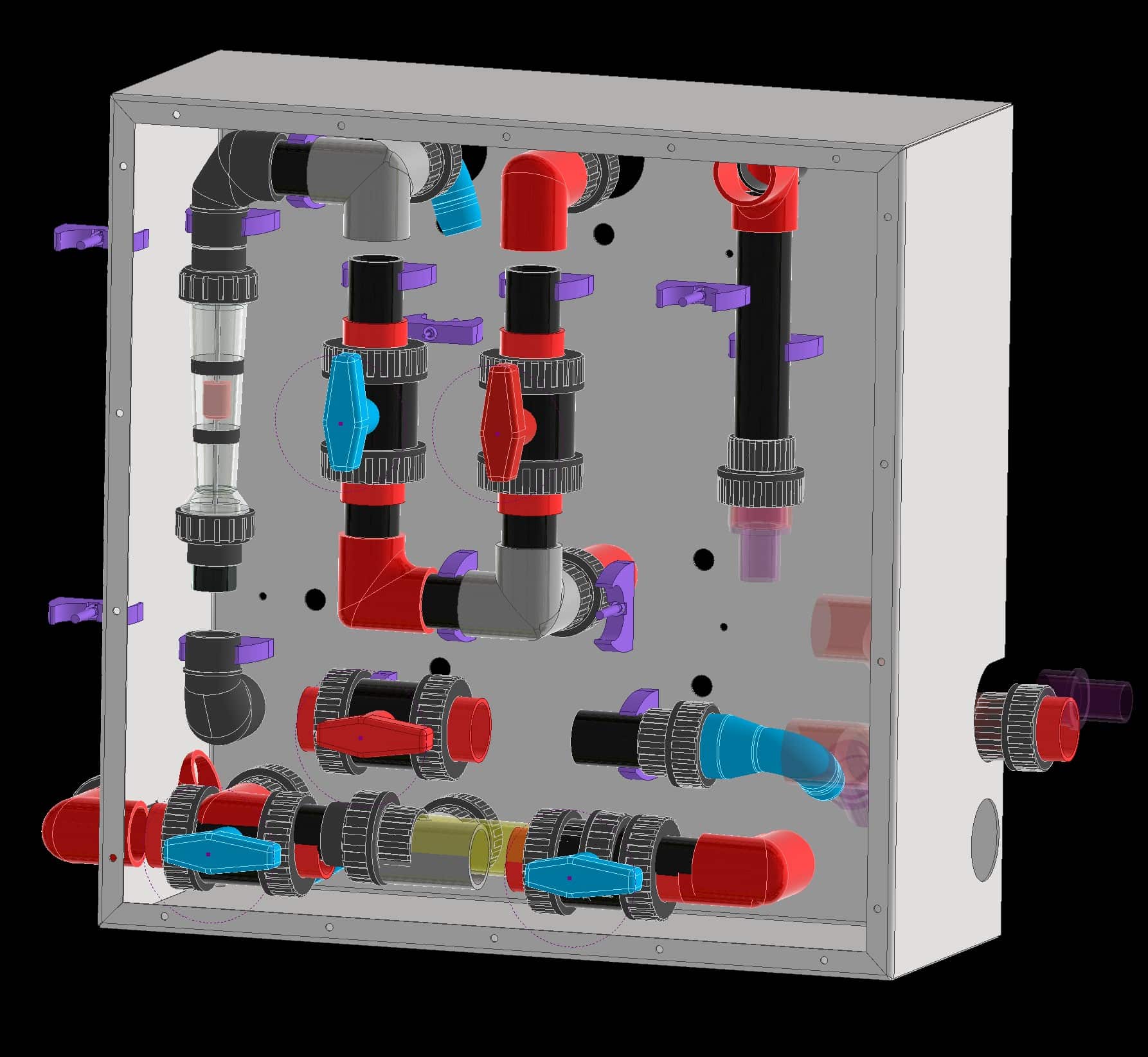

Der Kasten hat eine Tür und da ich ja für für jede Öffnung der Tür nicht alle Stellhebel abnehmen wollte, kamen alle Abgangsleitungen nach hinten heraus.

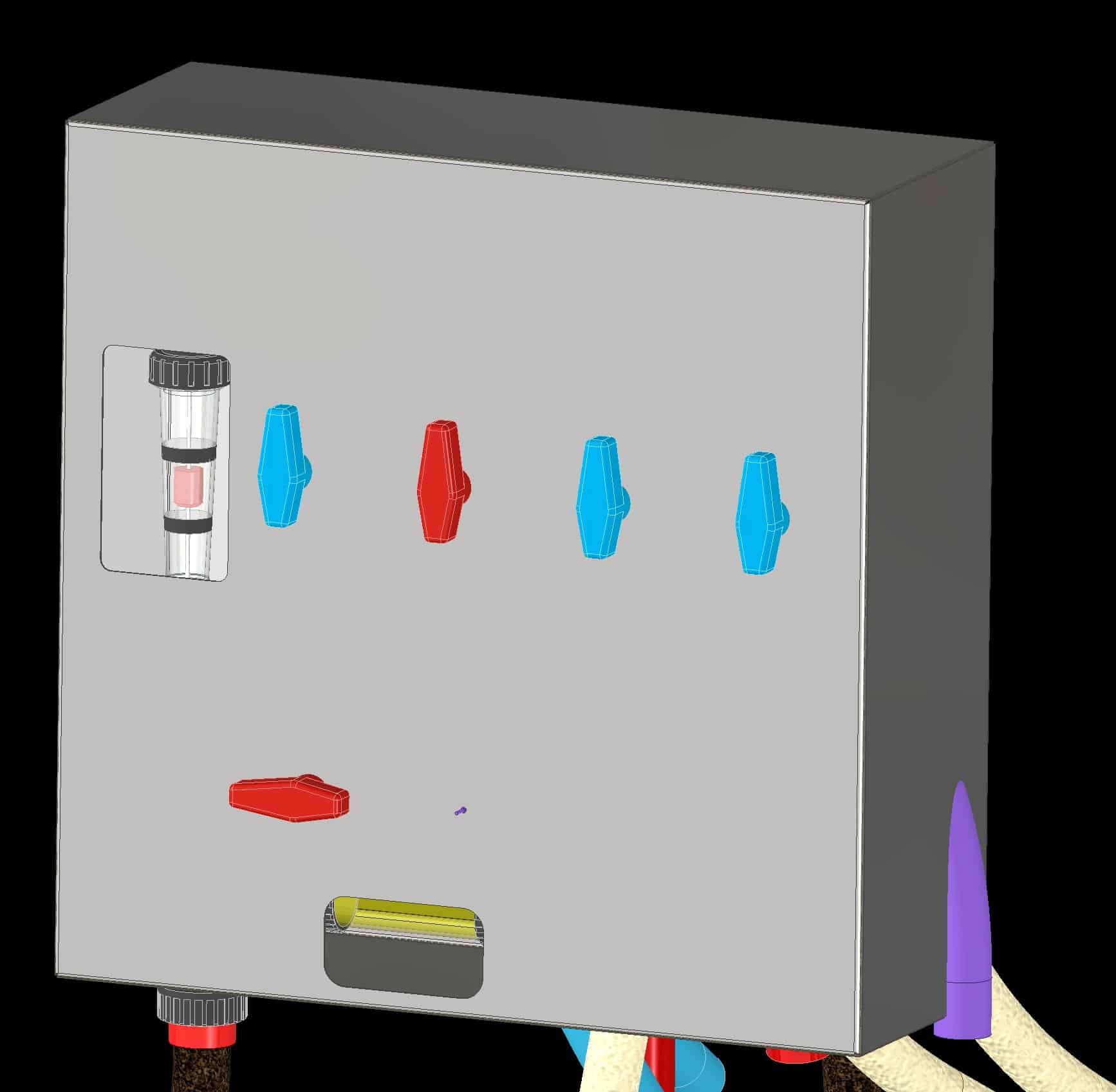

Für das Schauglas und den Durchflussmesser wollte ich Löcher in die Tür schneiden und hinter dem Durchflussmesser noch eine Blechgalerie anbringen.
So sähe das dann von vorne aus.
Gefallen hat mir das alles nicht.

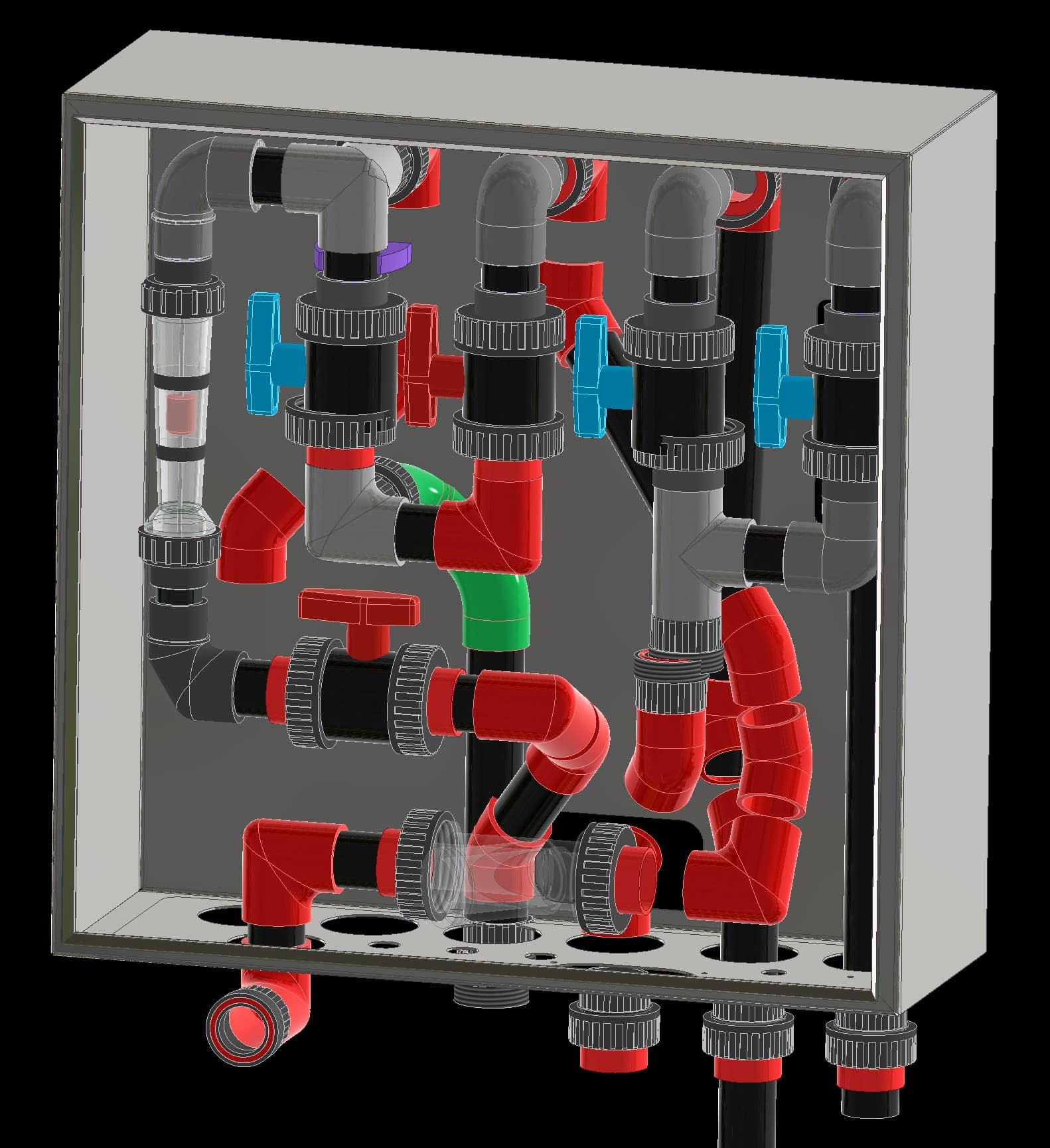

Mit der Variante 04 kam mir die Idee für ein neues Konzept.
Als ich einen Kugelhahn von der platte herausnehmen wollte, verdrehte sich dieser und ich fragte mich, „wer sagt denn, dass die Stellhebel bei den Kugelhähnen nach vorne zeigen müssen“?
Kugelhähne zur Öffnung nach vorne und alle Leitungen durch das Bodenblech hindurch
Das Wasser kommt nicht mehr in einer Leitung von rechts nach links zu den Kugelhähnen, sondern wird über T und 3-fach 90° Stücke verteilt.
Rechts von unten und kann dann weiter zur Bypassverteilung vor der Wärmepumpe , oder zum Auxregler geleitet werden. Der Rücklauf der Wärmepumpe hat noch vor dem Durchflussmesser einen Absperrhahn.

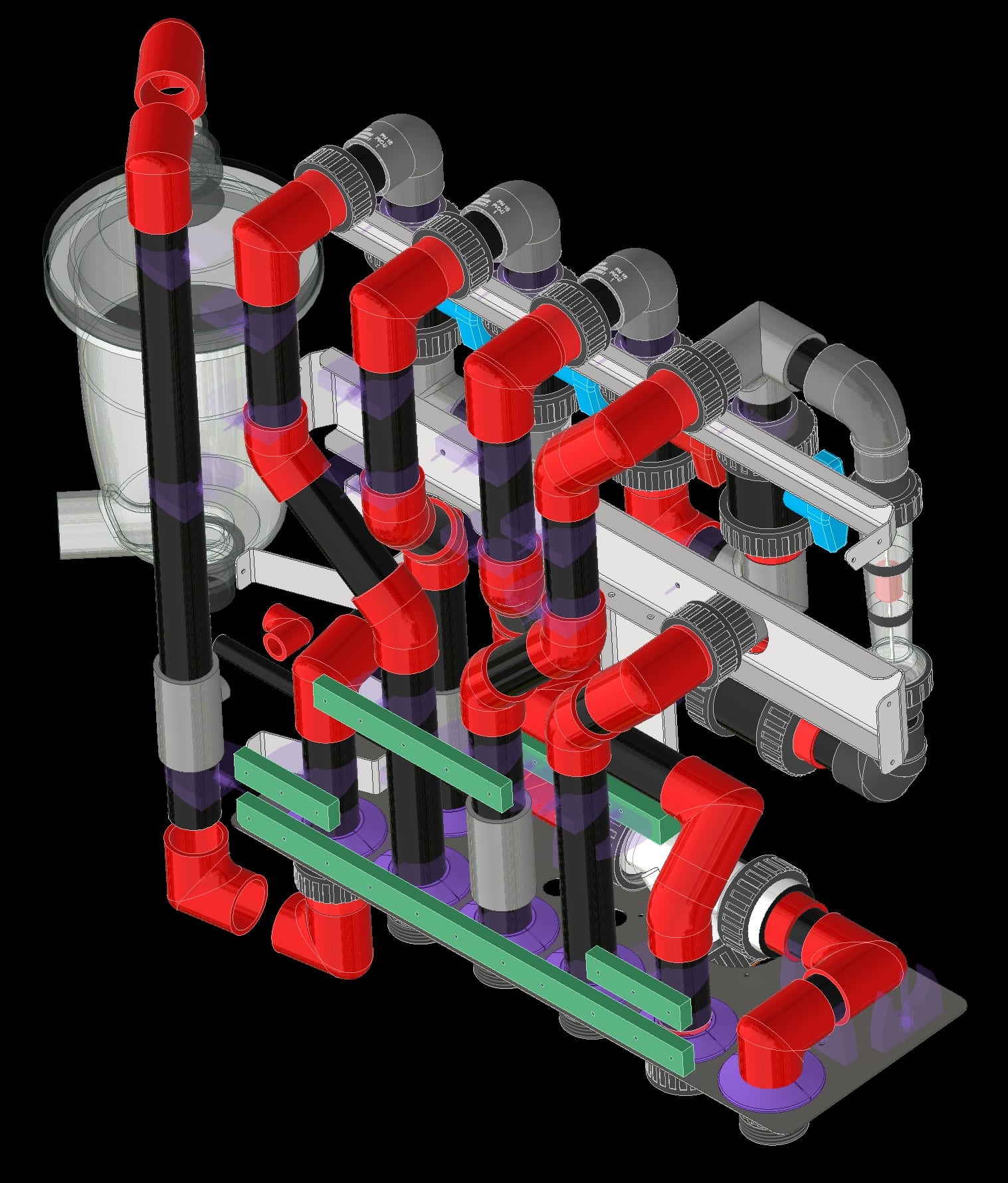

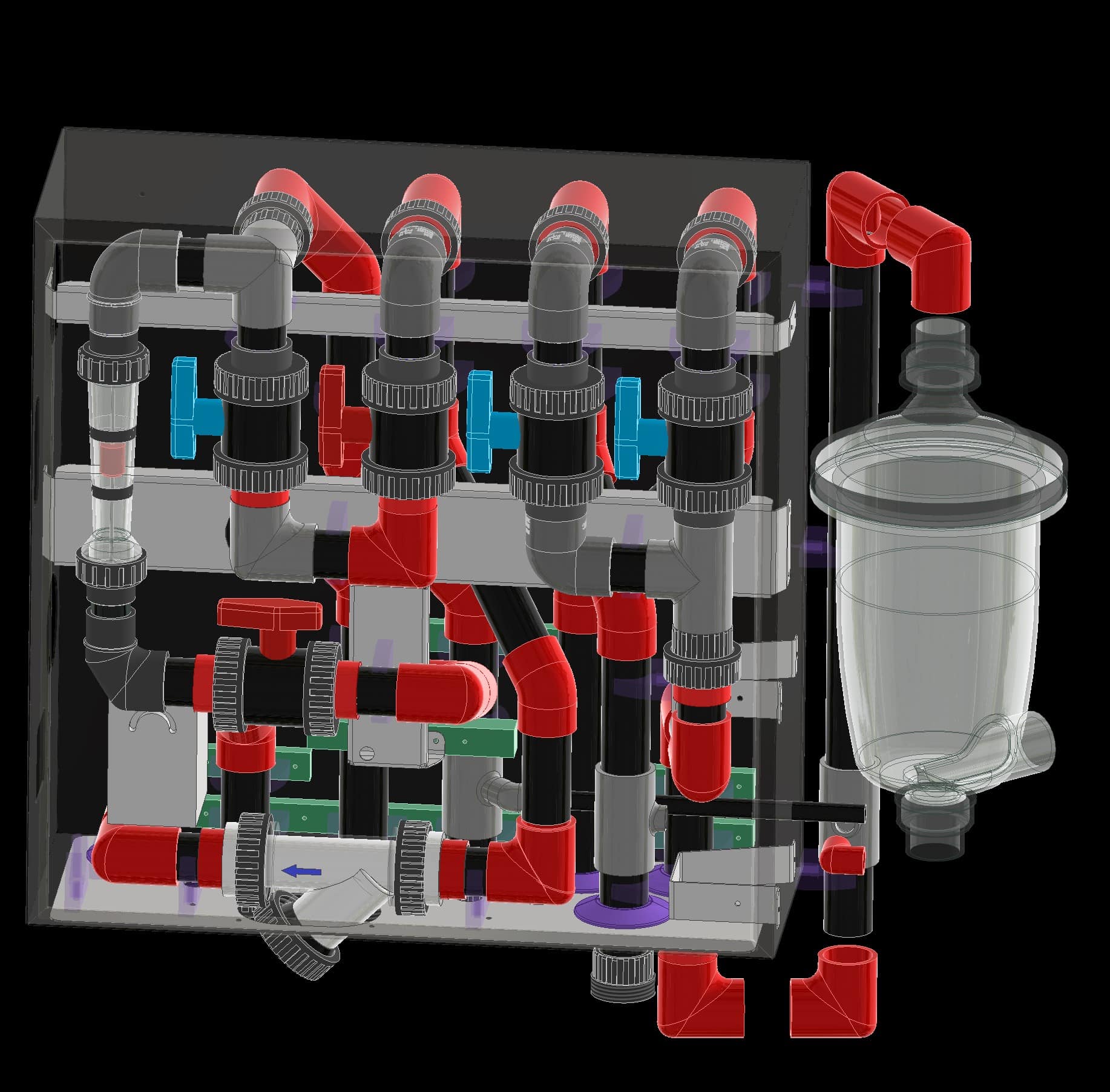

Ab diesem Moment ist auch der Waterco Multizklon 12 mit in der Planung.
Die Idee:
Das Wasser kommt von der Pumpe in den Multizyklon und wird dann verteilt.
- vom T-Stück rechts raus in die Schwalldusche
- vom T-Stück rechts weiter zum AFM Filterkessel.
So habe ich an Der Dusche einen hohen und ungebremsten Wasserdurchsatz und wenn ich den Poolboden absauge habe ich ebenfalls einen hohen Volumenstrom. Alle Sedimente bleiben im Multizyklon zurück. und dafür ist er gebaut.
Später habe ich gelesen, dass er ursprünglich für den Australischen Markt bestimmt war. Dort kommt mit dem Wind der Sand in die Pools.
Sandstürme erwarte ich hier nicht, aber Kinder die durch den Garten und den staubigen Boden laufen und dann mit ihren panierten Füßen in das Wasser gehen.
Im Normalbetrieb lauft das Wasser zum AFM-Filter und dann zur Verteilung von Kalt und Warmwasser (Bypass).
Wenn ich das 6-Wegeventil des AFM-Filters umstellen möchte, habe ich in der Vergangenheit immer einen Funkschalter benutzt.
Die Pumpe und der Schalter sind weit weg vom Pool.
Jetzt kann ich einfach Durch die Öffnung des Aux und der Schließung des Filterzulaufs, den Filter sofort drucklos machen und schnell das 6-Wegeventil verstellen ohne den Handsender.
nach einiger Leserei in Foren kam ich noch auf den Gedanken, eine UVC-Lampe in das System zu bringen.
Dann habe ich mir die T.I.P. 36000 bestellt und vermessen.
Und siehe da, zuflällig passte diese genau noch in den Raum hinter dem Durchflussmesser.

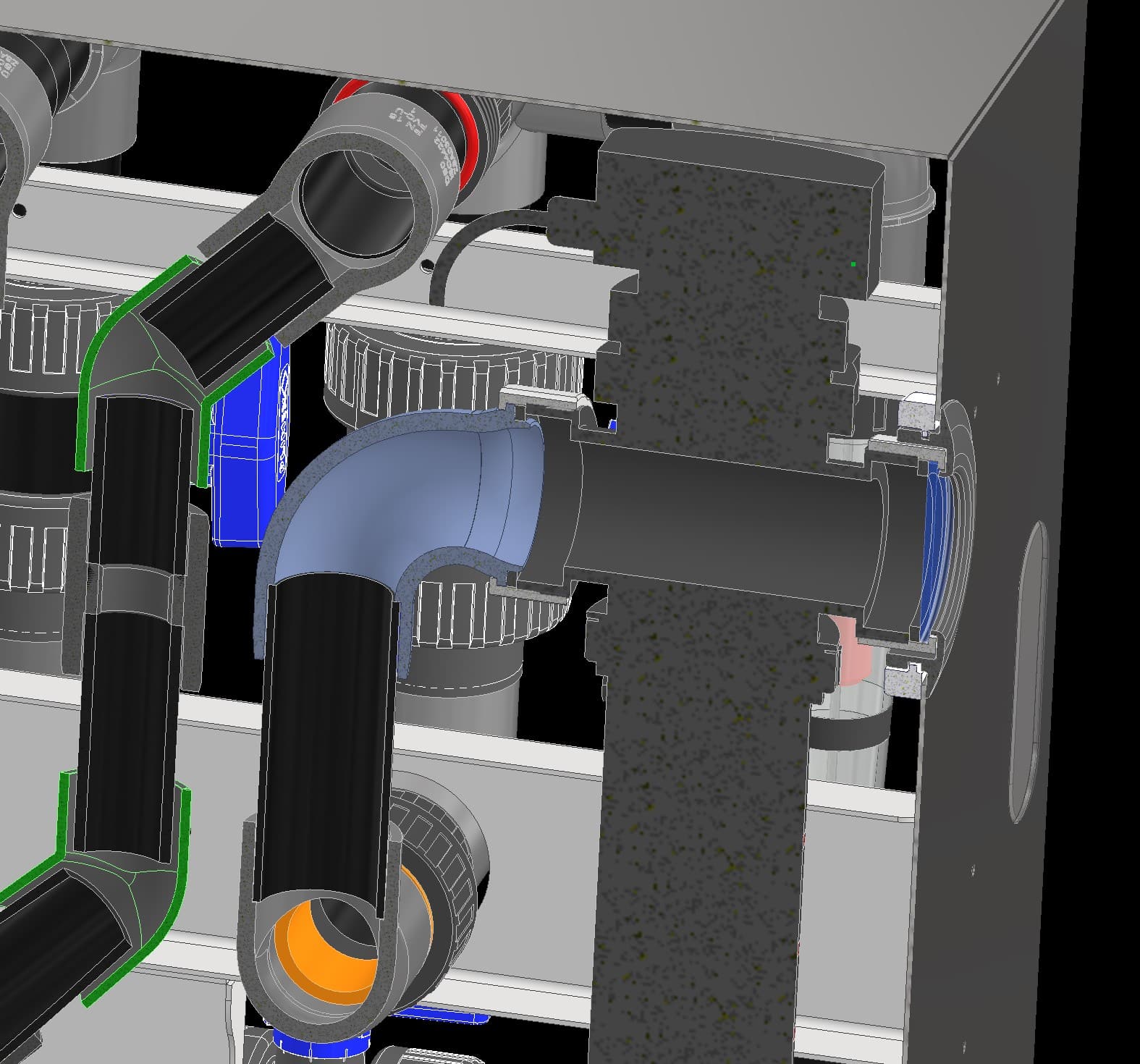

Dazu musste ich eine 50 mm Leitung Drucken.
Die Kombination aus Einlegeteil und Bogen gab es nicht für die Aufnahme der Lampe.
Dann mussten Ja noch Löcher für die Kontrollfenster der Lampe in den Kasten und das sollte ja auch noch schön aussehen.

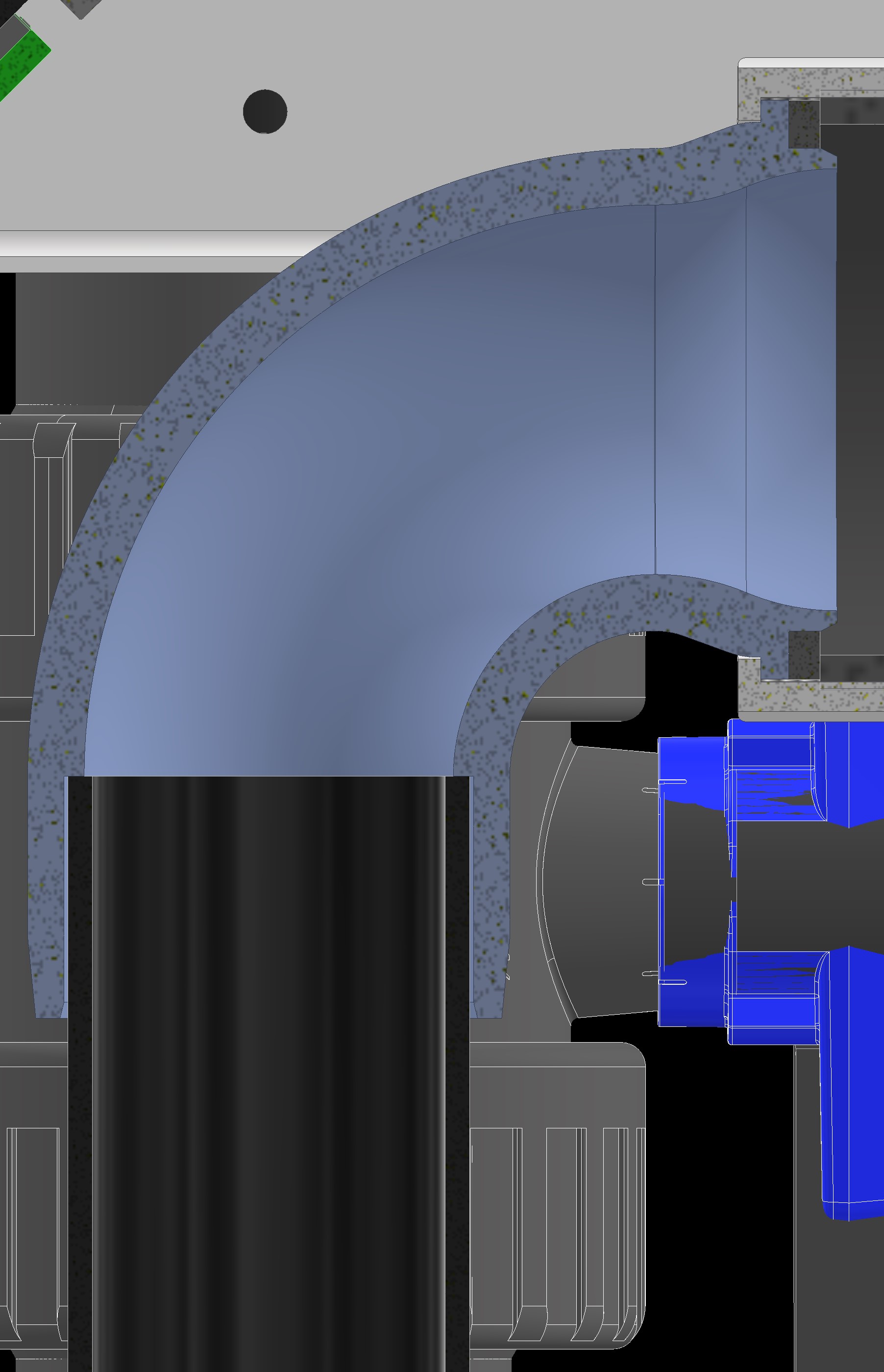

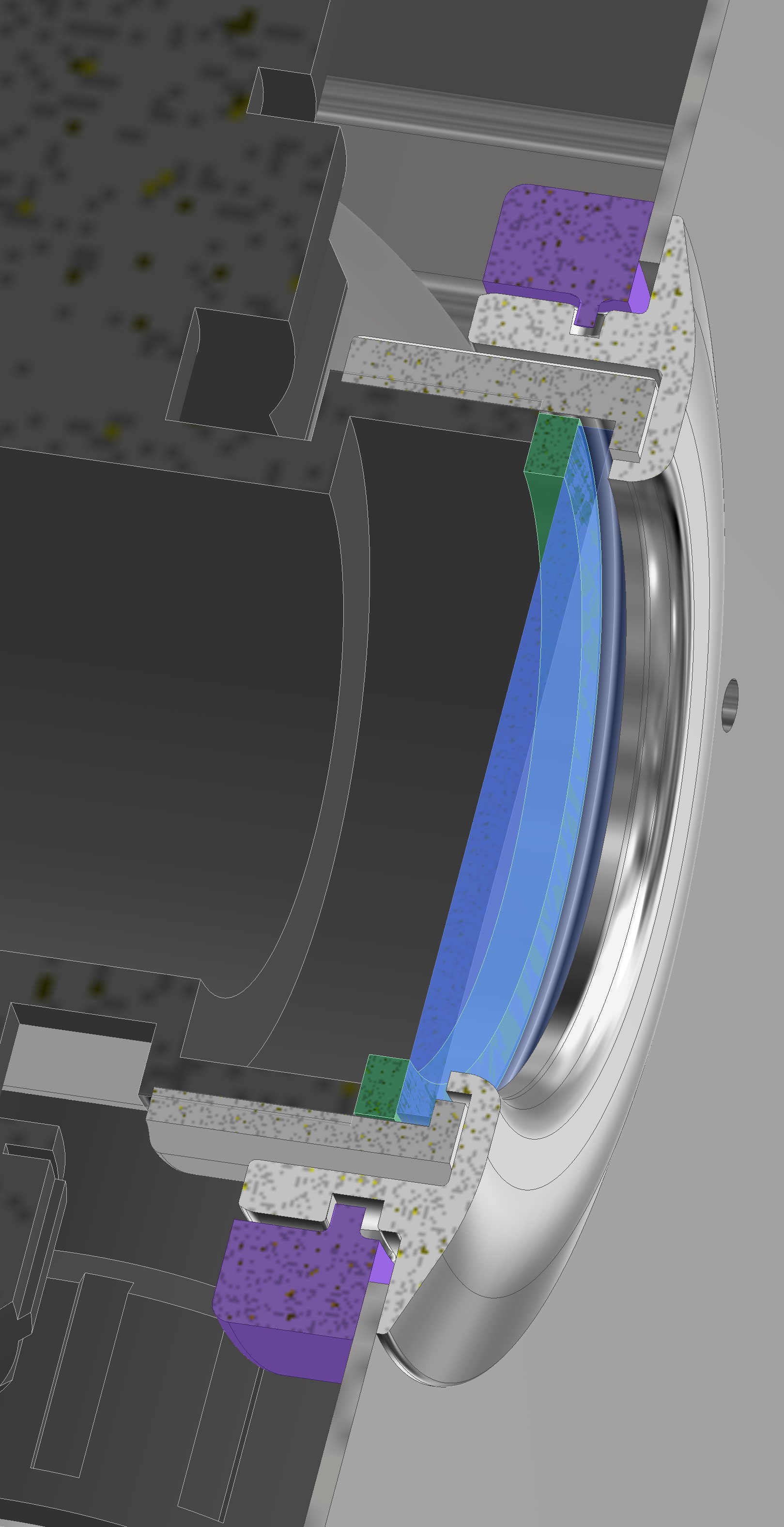

Da sieht man im Schnitt das Gehäuse der T.I.P. 36000 mit grünem Dichtring, blauem UV-Filterglas und Überwurfmutter.
Dann haben wir das ausgeschnittene Blech des Kastens und dahinter einen lila Ring mit drei Pinnen.
Außen (Chrom) haben wir den Abdeckring der um Die Überwurfmutter der T.I.P. geht und an dem UV-Filterglas anliegt.
Der Ausschnitt im Kasten ist so groß, dass der Abdeckring zu allen Seiten 5 mm Spiel hat.
Dadurch muss die Lampe nach einer Zerlegung oder bei einem Wechsel nicht zwangsläufig das vorherige Maß haben.
Die Position des Abdeckrings wird durch die Überwurfmutter und nicht durch die Bohrung im Kasten vorgegeben.
Weiter sind im Abdeckring noch umlaufend Nuten für eine Bajonettverspannung. Darin halten dann die Stifte des lila Rings.

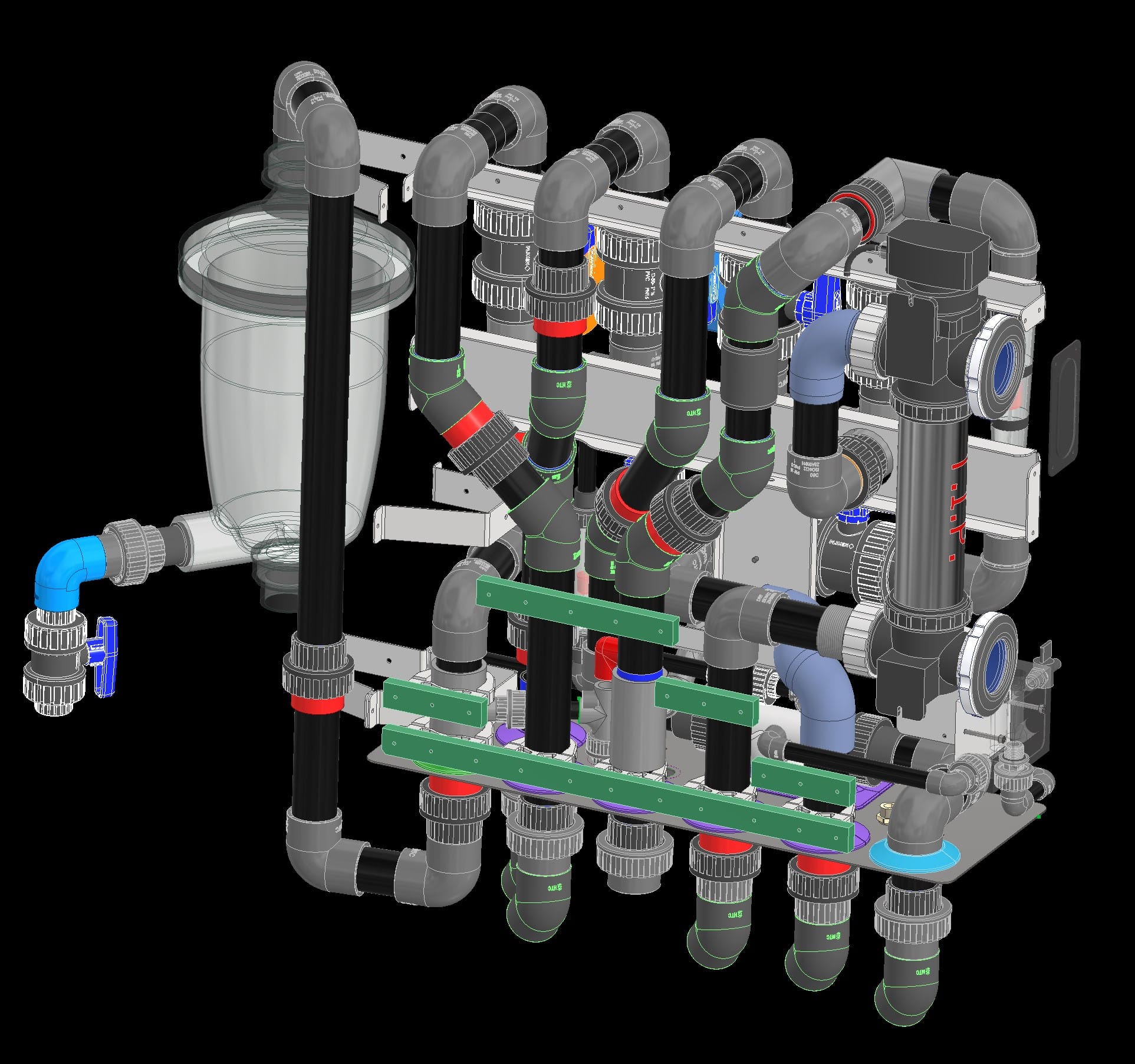

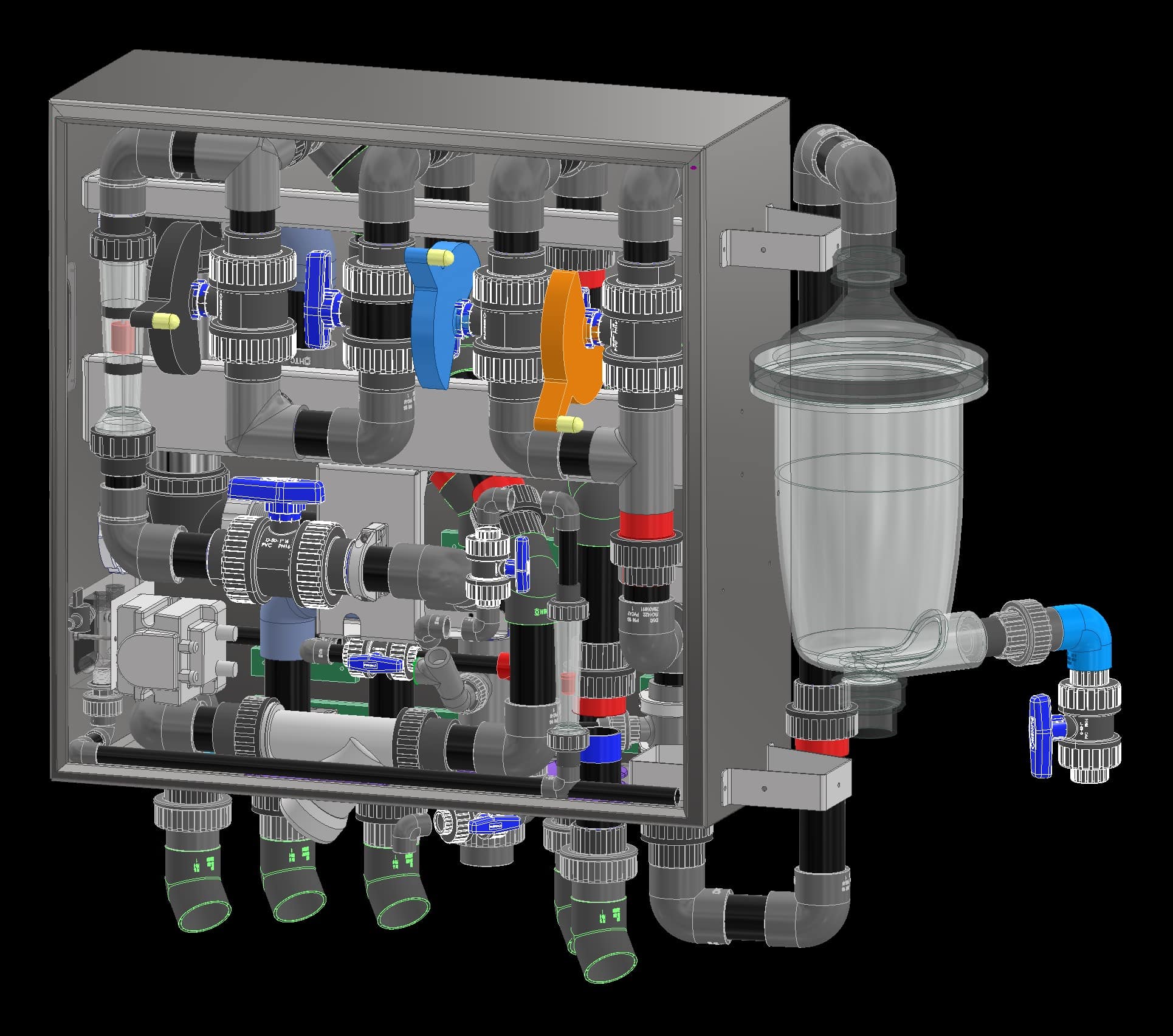

Das fast endgültige Design des Kastens habe ich dann hier.
In die Tür des Kastens habe ich dann noch schlitzförmige Ausschnitte eingebracht und die originalen Stellhebel der Kugelhähne ersetzt.

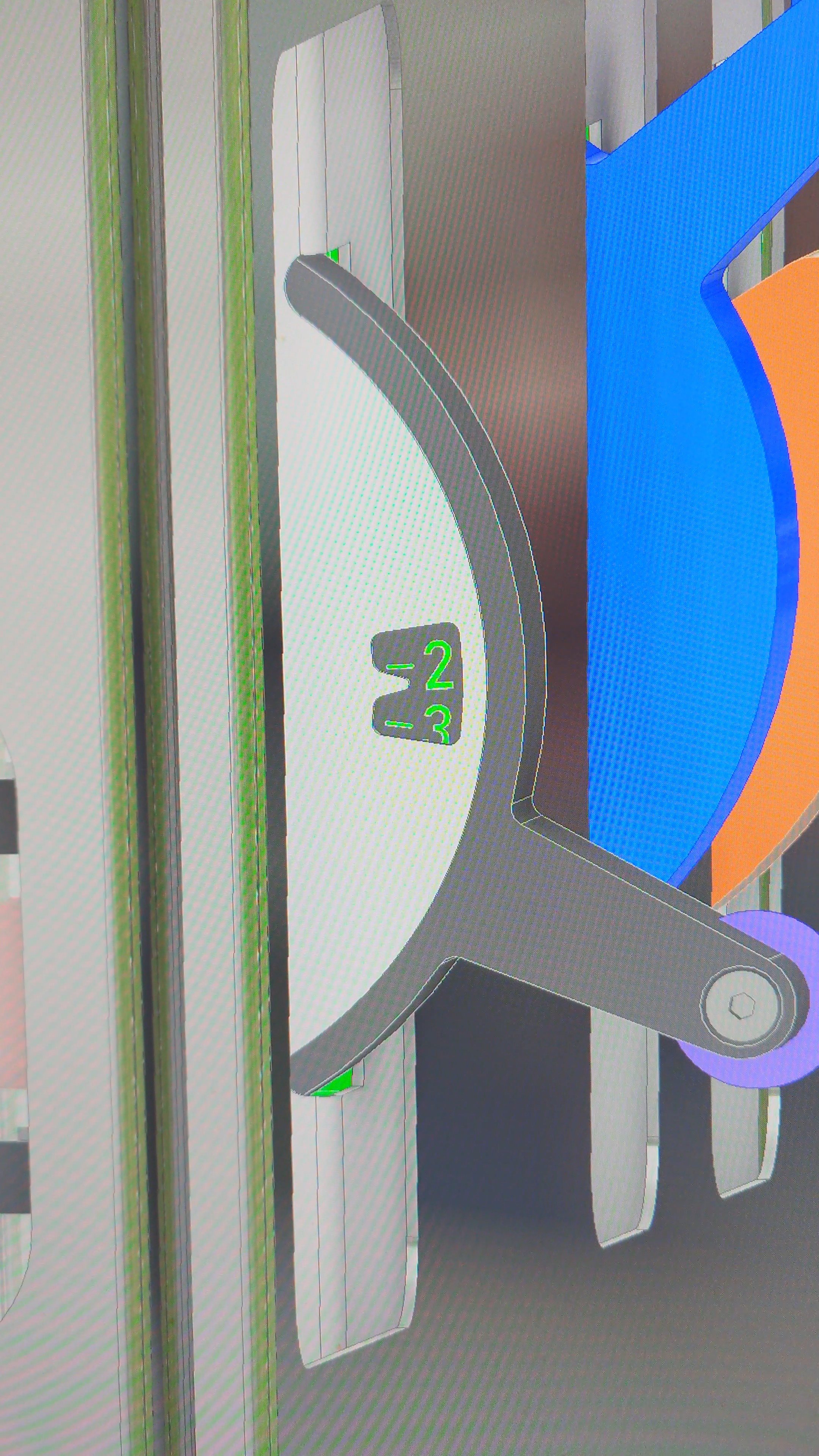

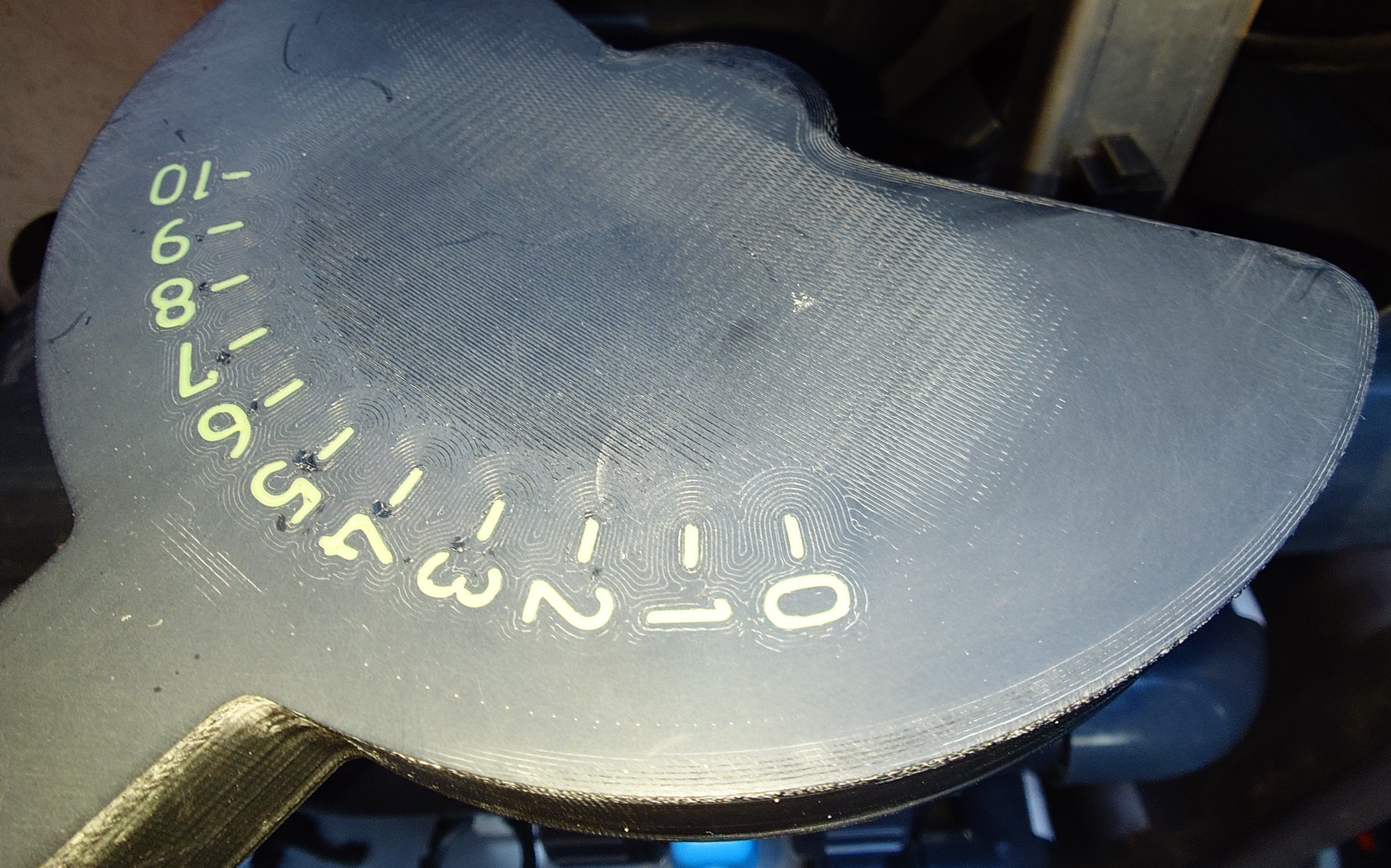

Mit dem zweifarbigen Druck habe ich dann für den Stellhebel der Bypassregelung noch eine Skala mit eingedruckt.
Das soll dann später so aussehen.
Ist schon geschliffen, aber noch nicht poliert.
Zum Schluss noch eine Kleinigkeit:

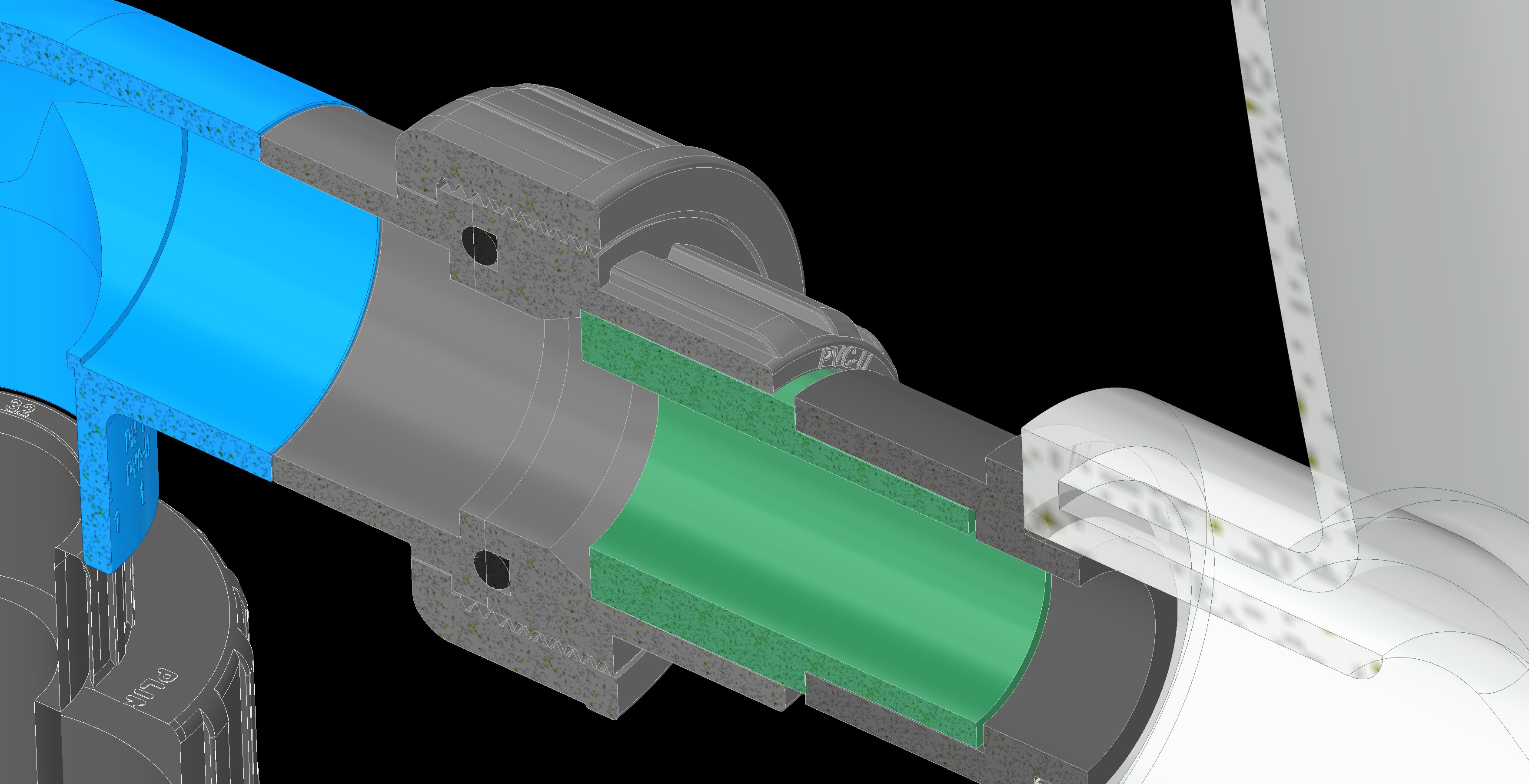

Der Waterco hat zwar Adapter für Metrisch und Zoll dabei und auch den passenden Kugelhahn. Aber ich habe überall die Kugelhähne der Plimex-Serie drin und bin auch zufrieden damit.
Da habe ich mir noch einen Adapter (grün) von Waterco auf die 32 mm Klebemuffe gedruckt.

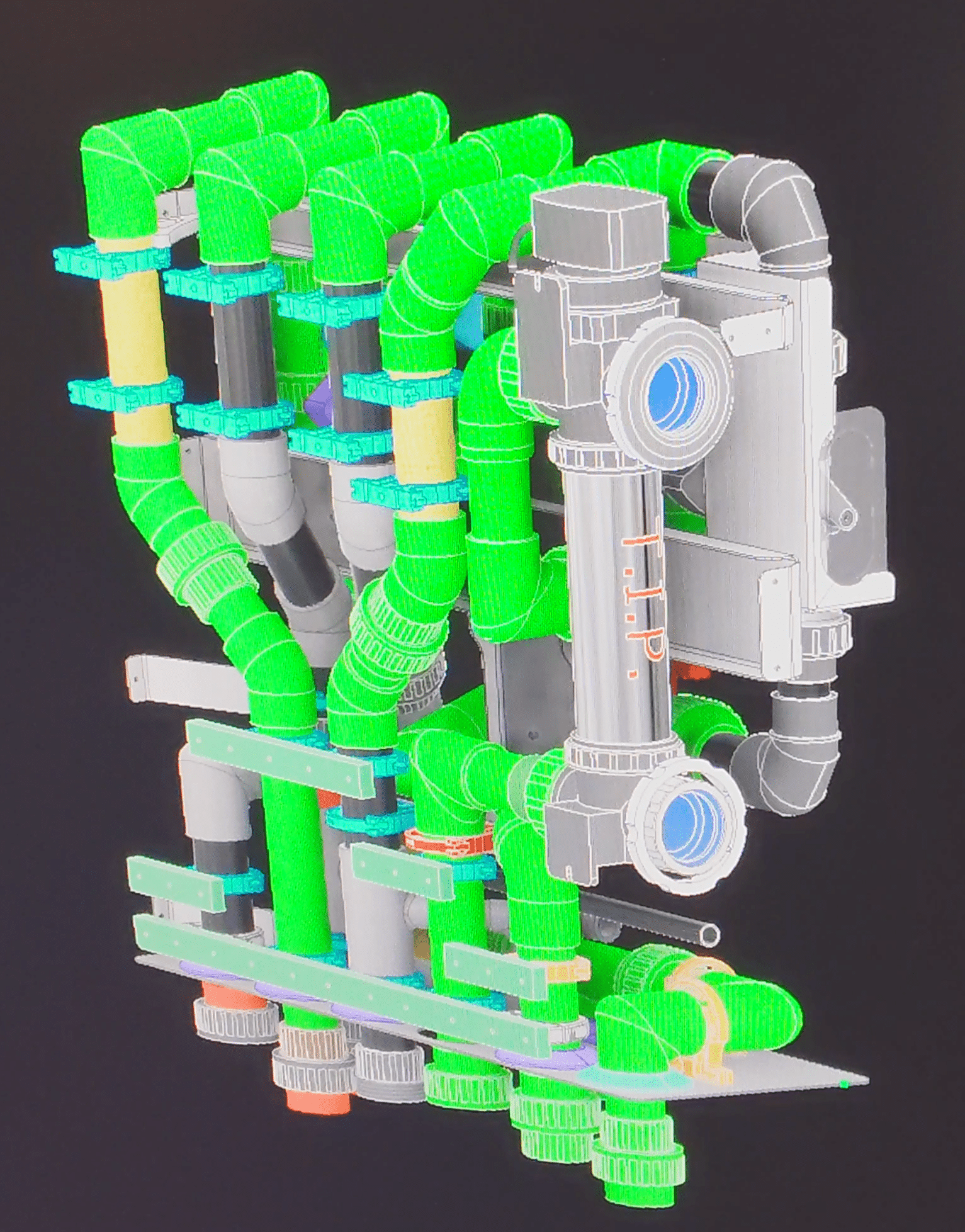

die Frage die man sich ja stellen könnte: Kann man das so Bauen und ohne sich drei Finger zu brechen auch montieren?
In meinen jungen Jahren hatte ich mal einen Kollegen der über die Konstruktion schimpfte. „Die zeichnen immer alles und wir müssen den Mist nachher irgendwie bauen“ und er schob gleich noch die Frage hinterher, ob ich den Künstler Maurits Cornelis Escher kenne?
Der würde das genauso wie die da hinten machen.
Aber das ist was für den nächsten Beitrag
