Verrohrung Gegenstromanlage
Moin,

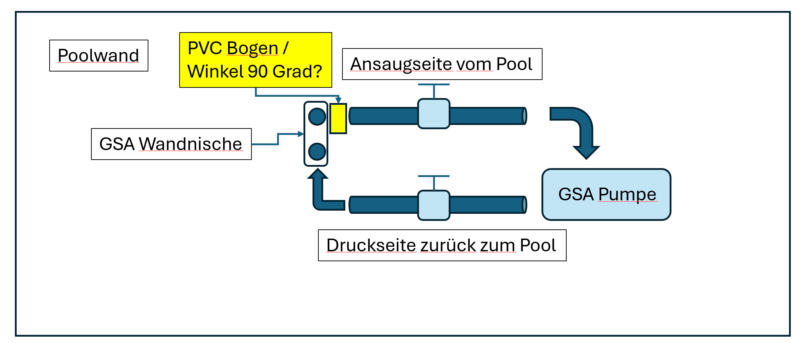

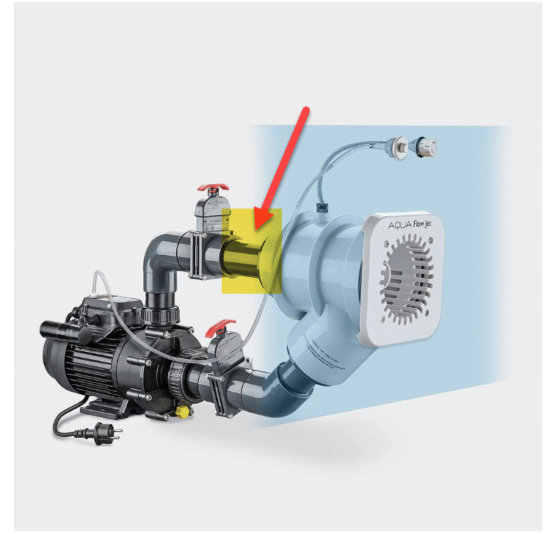

kann man bei der Gegenstromanlage an der Ansaugseite direkt nach dem Gehäuse einen 90 Grad Bogen oder Winkel einbauen – siehe gelbe Markierung. Hintergrund ist, dass ich im Schacht nicht viel Platz habe und durch den Bogen / Winkel die Gegenstromanlage nicht senkrecht nach hinten, sondern parallel an der Poolwand entlang montieren möchte.
Bin für jeden Tipp und Hilfe sehr dankbar!! 🙂
LG
Ozzy
-
2 Antworten
-
Hi. Ja, das sollte gehen. Es kann höchstens sein, daß die Födermenge (geringfügig) reduziert wird. Die Förderleistung einer Pumpe wird durch hydrodynamische Widerstände auf der Saugseite wesentlich stärker beeinträchtigt als durch Widerstände auf der Druckseite. Der Widerstand in einem starren Röhrensystem errechnet sich durch die Formel R= 8 * n * l / Pi * (r hoch 4) (wobei l die Länge des Rohrsystems ist, n die relative Viskosität der Flüssigkeit (bei Wasser 1) und r der Radius des Leitungsquerschnitts. Daraus ergibt sich, daß der Widerstand am stärksten durch den Querschnitt bestimmt wird, denn eine Verdopplung des Querschnitts verringert den Widerstand um den Faktor 16 (!), während die Länge der Verrohrung nur linear in die Gleichung eingeht.
Wenn man ganz sicher gehen will, könnte man daher auf der Saugseite eine 63-mm-Verrohrung verwenden statt 50mm. Aber bei der kurzen Ansaugstrecke mit nur einem Winkel dürfte es keine große Rolle spielen. Wenn möglich eher Bogen als Winkel verwenden, da ist der hydrodynamisceh Widerstand geringer.-
Wahnsinn! Vielen Dank für die super Erklärung. Ja, ich verwende für die Verrohrung generell eher Bögen statt Winkel 🙂
-
