  • Neuer Technikraum Frage zur Bypass Verrohrung

    Posted by Sebastian B. on 13. März 2024 um 16:42

    Moin Pool Freunde.. mein Pool is da mit aller Technik… und bin im Bau des Technikraums ( Heldentat Bericht folgt später)
    Hab mir die Mühe gemacht und um die Winkel Bögen Absteller usw. genau zu bemessen und dem Platz ..

    die Bögen usw. im Maßstab 1:1 auszudrucken.. soweit so gut… die Wege auch fast klar..
    Allerdings kommt eine SPL bzw Roth Solarabsorberanlage mit 3oder 4 Platten auf´s Dach… die laut Anleitung nur 120-180l/m² durchfluss haben sollen. Also einen Bypass vor die Absorbersteigleitung aufs Dach… und vor dem 3 Wege Ventil.. damit 2/3 der Wassermenge parallel Richtung (geplanter WP) Dosieranlage läuft. hab ich in meiner Planung Denkfehler ? Bräuchte mal dringenden Rat…und Meinung da ich die Bögen usw bestellen muss.

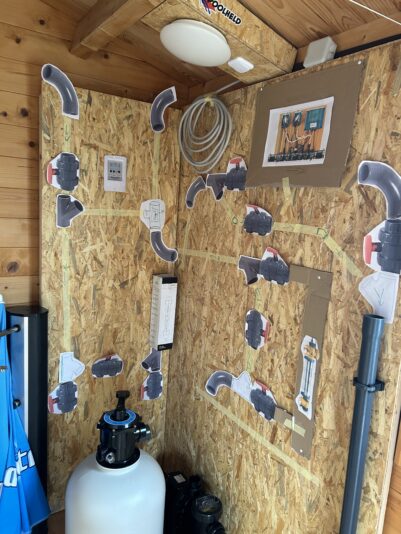

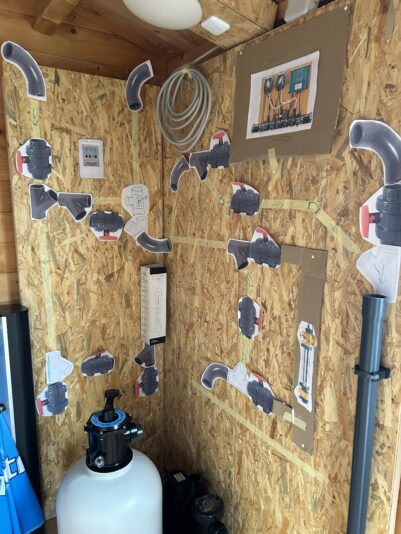

    Anbei zwei Bilder eins Mit Bypass und eins wo das Wasser komplett durch die Platten laufen würde…
    ( Steuerung wird die Dolphin Ripp Steuerung Pro)

    Thomas hat geantwortet 2 months aktiv. 5 Poolhelden · 14 Antworten
  • 14 Antworten
  • Andreas

    Mitglied
    13. März 2024 um 18:35

    Moin Sebastian,
    Ich bin Gespannt,

    Mich würde mal Interessieren wo du diesen wert her hast (120-180 L / m² ) und auf welche Zeit er sich beziehen soll ?

    Wenn du mal auf meine Pooltechnik (ich glaube auch die vom Thomas) schaust dann siehst du da keinen Bypass zur begrenzung (natürlich gibt es bypässe aber nicht für diesen Zweck) , er hat OKU Platten und ich Roth Heliopool/SPL .

    Es geht beim Pool immer nur darum, auch bei der WP, das wasser 1-2 Zehntel Grad pro Umlauf wärmer zu bekommen, dieser Vorgang Potenziert sich dann über die Zeit . . . .

    Ich habe 6,66 m² Platten für 11³ Wasser und das Langt allemal bei einem abgedeckten Pool.

  • Sebastian B.

    Mitglied
    13. März 2024 um 18:56

    In der Anleitung steht der Wert unter Durchflussmenge 120-180l/h x m2

    Wenn da alles durch kann würde es natürlich sehr erleichtern.. von der verrohrung. Dann geht es beim 3wege ventil nur aufs dach oder nicht

  • Andreas

    Mitglied
    13. März 2024 um 21:14

    Naben,
    Da Kannst du alles durch Jagen, selbst wenn ich beide Pumpen da durch Jage (Massagestrahl) kommt das Wasser gefühlt leicht erwärmt an 🙃
    Einen Bypass würde ich trotzdem Setzen um das ganze mal vom Netz nehmen zu können und oder bei Zukünftigen Spielereien doch noch mal was Regeln zu können 🙂

  • Sebastian B.

    Mitglied
    1. April 2024 um 20:56

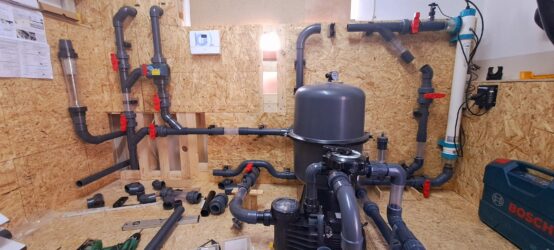

    So Technikwand ist sogut wie fertig..

    hoffe hab keinen Planungsfehler drin.

    Mehr dann in der Heldenreise wenn es mit dem Poolbau weitergeht.. Loch is im Garten.. Wetter nur sch…e…

    • Thomas

      Administrator
      8. April 2024 um 17:00

      Ich sehe gerade deinen Technikraum. Der ist mal richtig, richtig gut geworden!! Kann es kaum erwarten, deine Heldenreise zu lesen und dann hoffentlich einen Podcast mit dir zu machen 🙂

  • Andreas

    Mitglied
    1. April 2024 um 22:53

    Moin Sebastian,
    Das Schaut doch echt gut aus 👍🏼

    Magst du dann zu gegebener Zeit noch etwas zu deinem Dreiwege Ventil und der Solarsteuerung Erzählen – wir lernen ja alle gerne dazu 😀

    Gruß

    Andreas

  • Sebastian B.

    Mitglied
    2. April 2024 um 7:07

    Moin Andreas, klar, werde berichten. Im moment muss erstmal der Poolbau weitergehen.. geplant ist zum sommer. 3-4 SPL Solarmodule, die Steuerung Profi von Dolphin Ripp hängt schon.. daran kommen dann 3 Thermostatfühler für die präzise Steuerung des 3 Wege Ventils.

  • Markus

    Mitglied
    2. April 2024 um 8:51

    Sieht auf jeden Fall spitze aus !

    Gut gemacht.

    Markus

  • Marcel

    Mitglied
    17. Juli 2024 um 15:09

    Hallo Sebastian, bin gerade über dein Technikraum gestolpert, kannst du mir bisschen was erklären,

    Und zwar geht es um dein Kugelhahn der von oben kommt in der Warm Rücklaufleitung (Absorber), und der Querverbindung, was bezwecken diese? 🏊‍♂️

    Grüße Marcel ✍

  • Sebastian B.

    Mitglied
    17. Juli 2024 um 21:17

    Der Kugelhahn oben, dient zum einen als Trennung falls ich mal an die Rohre muss und das wasser von oben abstellen kann, zum anderen anfangs als Fallstrombremse gedacht. Ist aber in dem systemkreis nicht nötig. Somit nur als Revisionssicherheit.

    Unten die zwei , die nach unten gucken die die Vorbereitung für die Wärmepumpe der quer unten dazwischen , dann zum Kreislauf schliessen wenn die WP verbaut ist.

  • Marcel

    Mitglied
    18. Juli 2024 um 6:44

    Guten Morgen Sebastian, Danke für die Info, Bin gerade auch noch dabei meine Technik komplett umzubauen.

    Dabei war dein Technikraum eine echte Hilfe nach dem ich zwar den Technischen Ablauf im Kopf hatte aber erstmal total auch dem Schlauch stand. Im Moment sieht alles so aus, siehe Bild. (einfügen nicht möglich)

    Ist aber noch nicht final fertig.

    Gruß Marcel🏊‍♂️

    • Letzte Bearbeitung 7 months aktiv. von  Marcel. Grund: Pooltechnik
    • Letzte Bearbeitung 7 months aktiv. von  Marcel.
  • Sebastian B.

    Mitglied
    14. September 2024 um 8:50

    Hallo Poolfreunde.. so langsam geht die erste Poolsaison unseres neuen Pools zu Ende..

    Mein Fazit zu meiner Technikwand, deren Verrohung, Ventile,Steuerung..

    Alles läuft absolut perfekt. Richtig Spitze die Solarsteuerung ( Dolphin Ripp) die auch die komplette Steuerung der Poolpumpe neben der Solartätigkeit übernimmt. Über die Dosiertechnik lässt sich streiten.. sieh erfüllt ihren Zeck. Sonst Spitze! Gerne angucken und bei Fragen schreiben..

    Großes Dank an Tomtut von dem ich in seinem Technikraumv3 vieles übernommen habe.

  • Thomas

    Administrator
    18. Dezember 2024 um 22:07

    Hey Sebastian, du Poolheld,

    das Lob nehme ich gerne an – doch du bist es, der hier viel Lob verdient hat.

    Vor allem, dass du offen zeigst und darüber schreibst, was du hier für deinen Pool gebaut hast. Danke dafür!

    Gruß

    Thomas
