  • Anschluss der Wärmepumpe

    Posted by simonmayr on 25. Oktober 2024 um 6:26

    Hallo liebe Poolfreunde,

    Ich bin gerade dabei die Verrohrung und die Pooltechnik soweit mal einzuplanen. Dabei hätte ich folgende Idee zum Anschluss der Wärmepumpe. Der geplante Wasserkreislauf stellt sich wie folgt dar: Skimmer, Pumpe, Filter, UV, 3-Wegeventil mit 2 Ausgängen: einmal zu den Pooleinlaufdüsen und einmal über die Wärmepumpe zu den Einlaufdüsen.

    Meine Frage macht es Sinn 2 Leitungen in Richtung Pool zu legen?

    Zur Info ich habe den Technikschacht direkt vor dem Pool erstellt und den Skimmer direkt im Schacht und die Wärmepumpe steht seitlich nach dem Pool näher zu den Einlaufdüsen.

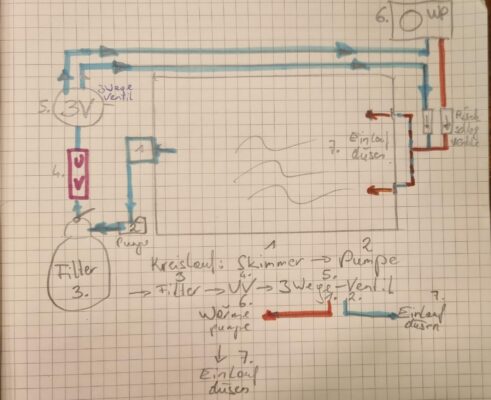

    Anbei eine Skizze der Planung. Danke für deine Hilfe und Meinung dazu. Liebe Grüße aus Österreich, Simon

    simonmayr hat geantwortet 3 months, 2 Wochen aktiv. 2 Poolhelden · 2 Antworten
  • 2 Antworten
  • Thomas

    Administrator
    27. Oktober 2024 um 4:04

    Hallo Simon,

    nach der UV-Lampe hast du das 3-Wege-Ventil. Damit fährst du praktisch durch die Wärmepumpe bei Bedarf.

    Nun, die Option zu haben ist ganz sicher besser als diese nicht zu haben und irgendwann mal zu benötigen. Im Gegensatz zu einer Solarheizung sehe ich den Bedarf aber nicht zwingend. Ein 3-Wege-Ventil ist letztlich auch ein Kostenfaktor. Die Wärmepumpe kann selbst entscheiden, ob das Wasser geheizt / gekühlt werden muss.

    Auch das Rückschlagventil ist eigentlich eine gute Idee. Rein vom Widerstand empfiehlt sich jedoch auch viel mehr eine Rückschlagklappe. Das funktioniert am Ende gleich gut, ist aber mit weniger Kraft für die Filterpumpe zu überwinden.

    ↗🛒* Pooltotal – PVC-Rückschlagklappe 50mm Verrohrung

    Ich möchte dir meine Zeichnungen zur Anschlussreihenfolge empfehlen. Außerdem noch mein Pooltechnikplaner, Video und Material:

    https://TomTuT.de/Reihenfolge

    https://TomTuT.de/technikplaner

    Gruß
    Thomas

    • Letzte Bearbeitung 3 months, 2 Wochen aktiv. von  Thomas.
    • Letzte Bearbeitung 3 months, 2 Wochen aktiv. von  Thomas.
  • simonmayr

    Mitglied
    29. Oktober 2024 um 18:50

    Hallo Tom,

    Danke für deine Antwort und Tips. Wie schon im ersten Post beschrieben, ist der Aufbau des Technikschachtes und der Standort der Wärmepumpe (Düsenseite) ist so mal fix. Nun ergibt sich jedoch noch folgende Herausforderung: Im nächsten Jahr ist eine Salzanlage geplant. Nur habe ich von vielen Seiten gelesen, dass die Salzelektrolyseeinheit nach der Wärmepumpe im Wasserkreislauf geplant werden soll.

    Wäre dann so: Nach der Wärmepumpe und vor den Einströmdüsen müsste die SEL Einheit geplant sein.

    Um die Salzanlage in dem Technikschacht montieren zu können, ist dann eine Rohrleitung von der WP in den Technikschacht zurück erforderlich und dann wieder zu den Düsen. Das sind in Summe ca 25m an Rohrleitung,

    Was meines Erachtens neben einem enormen Energieverlust zu einer Belastung der Pumpe führt. Oder macht das nichts, ich habe eine Speck Pumpe PP9 von Poolsana. Der Pool ist ein 3x6m.

    Gibt es andere Methoden wie ich mich dem Thema nähern kann? Hat jemand Ideen?

    – Die SEL Einheit in einem weiteren kleinen Technikschacht vor den Düsen.

    – Aufsplitten des Wasserstroms im Technikschacht: 1x zur WP und dann einer zu einer Einströmdüse und 1x nach der SEL(kalt) direkt in den Pool. Wären dann zwei Leitungen zu je einer Düse. Ich weiss nicht ob das gut ist.

    Vielleicht hat jemand einen guten Tipp für mich – ich wäre sehr dankbar.

    LG und Danke

    Simon
