Steuerung was brauche ich und was nicht?!
Hallo Liebe Helden,
ich plane unseren Poolbau und beginne nun erstmal mit der Technik im Technikhaus.
Folgende Komponenten stehen mit zur Verfügung:

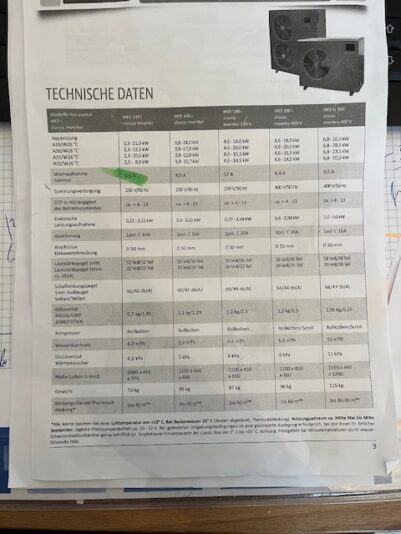

- Wärmepumpe HKS Classic – Line i

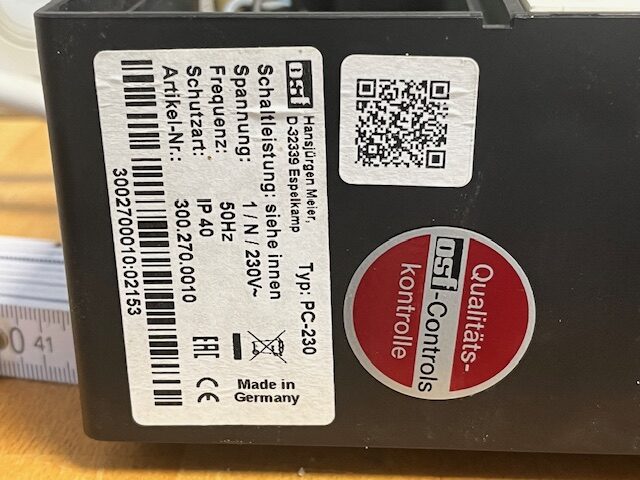

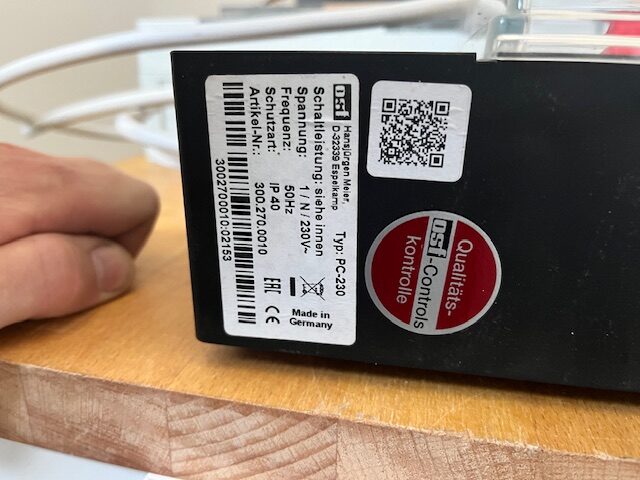

- OSF Pool Control 230
- Bayrol Relax
- Sandfilteranlage Meranus

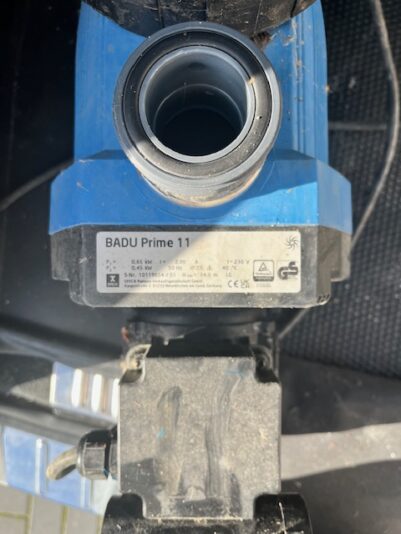

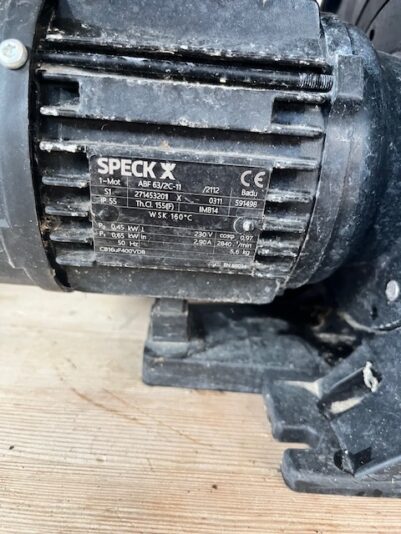

- Filterpumpe Badu Prime 11
- UV-C Lampe 75W Poolsana

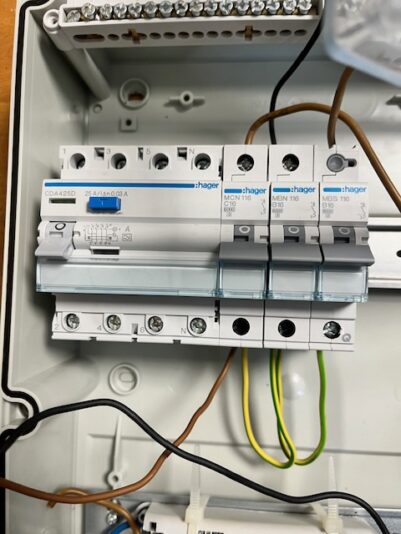

- Hager Schaltschrank mit FI Schalter / 3x Leitungsschutzschalter 16A

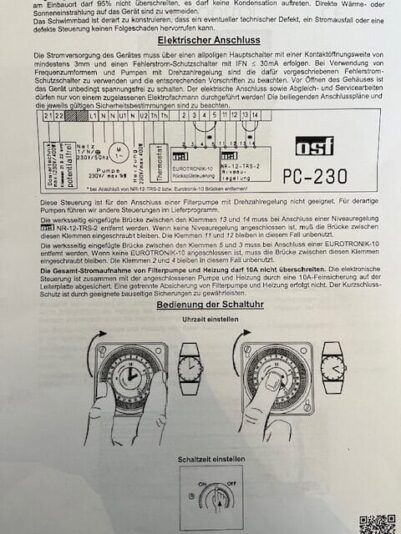

Ursprünglich lief die Filterpumpe und auch die Wärmepumpe mal über die OSF Pool Control. Lt. OSF ist jedoch die maximale Gesamtstromaufnahme 10A nicht zu überschreiten. Die Wärmepumpe hat eine Stromaufnahme nominal von 9,5 A und die Badu Pumpe m. E. nach max. 4,7A. Das ist doch dann schon Mist wenn das so gebaut wurde. Oder nicht? Die Bayrol war nie angeschlossen.
Mein Plan ist nun folgender:
Leitungsschutzschalter –>zu OSF 230 –> darüber laufen dann die Badu Prime 11 mit 4,7 A und die UV C Lampe mit 0,8A
Leitungsschutzschalter –> direkt zur Wärmepumpe. Die Wärmepumpe hat einen eigenen Durchflusssensor integriert, so dass die m. E. nach eh nicht anläuft sollte kein Wasser durchlaufen. Ich würde diese deshalb gar nicht in die Steuerung einbeziehen.

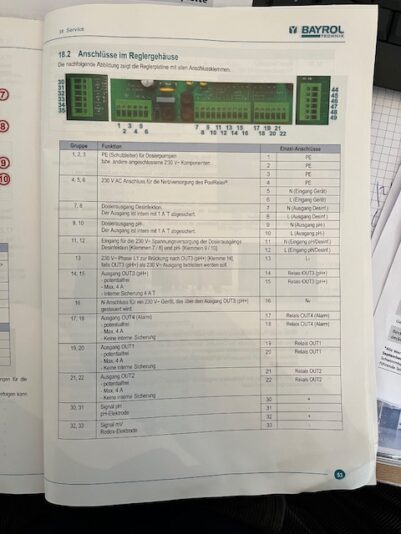

Leitungsschutzschalter –> 2x 230 V zu Bayrol Relax
Bayrol Relax mittels potenzialfreiem Kontakt mit der OSF230 verbinden.
Dann schaltet die Bayrol Relax über die integrierte Zeitschaltuhr die OSF230. Damit hätte ich eine doppelte Absicherung für die Chlorthematik Bayrol zur Pumpe und UVC geschaffen. Die Bayrol steuert und schaltet somit alles –> Durchfluss ist gewährleistet dann schaltet erst die Bayrol ihr “Chlorprogramm”. Die Bayrol hat integriert auch nochmal ein Durchflusssensor.
Macht das so Sinn? Vielleicht hat jemand Lust mir zu helfen.
PS: Wie weit darf die Sandfilteranlage mit dem Mehrwegeventil von der Pumpe entfernt stehen? Habt Ihr da Erfahrungswerte?
VG
Matthias
-
