Hallo Poolfreunde,
es sind wieder ein paar Tage vergangen die ich genutzt habe um die Technik aufzubauen und die Umsetzung zu starten – Es gab hier auf der Seite und in unzähligen Videos sehr viel Anregung zur Umsetzung, Details und Probleme folgen dann von alleine beim Aufbau 🙂
@Solo Ich habe mir eine Bayrol Automatic Ph/Cl gekauft. Diese wird einmal mit Netzspannung versorgt, ein zweiter Anschluss kann (?) dann eigentlich mit der Pumpe verbunden werden um sicherzustellen dass nicht dosiert wird wenn die Pumpe nicht läuft. Zusätzlich gibt es die Möglichkeit einen Durchflusssensor via BNC anzuschließen. Bisher habe ich noch nicht herausfinden können wie das dann funktioniert – entweder oder bzw. gar nicht 🙂 Da ich einen FU habe kann ich Pumpe und Dosieranlage nicht zusammen anhängen sondern werde das voraussichtlich über eine schaltbare Steckdose lösen…mal sehen, vom Hersteller habe ich dazu in den Anleitungen auch bisher nichts gefunden.
Mein Ansatz ist, die Dosieranlage ca. 3-5min zeitversetzt zur Pumpe angehen zu lassen, wenn ich die denn dann überhaupt ausmache – habe dazu noch keine Erfahrung und hab mir überlegt Nachts in kleinster Stufe laufen zu lassen

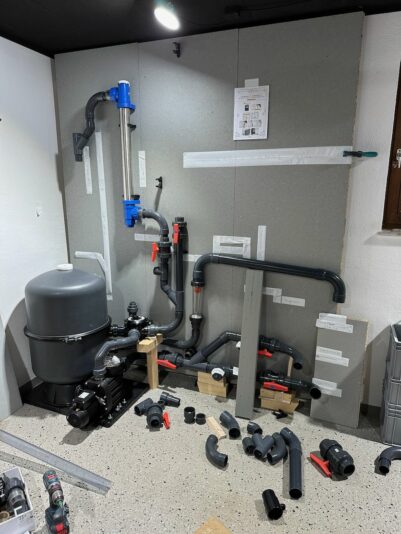

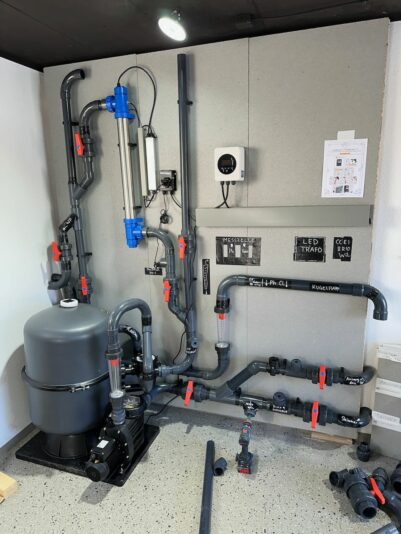

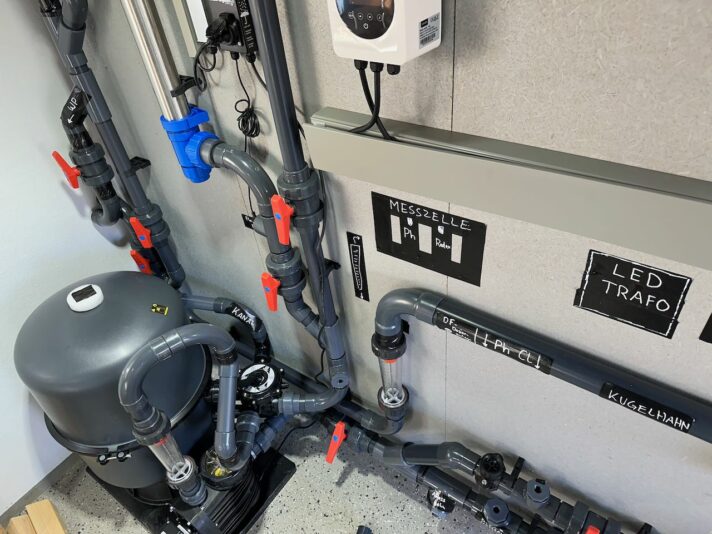

Die Bilder unten zeigen den Fortschritt, ist aber noch nicht verklebt sondern nur mal so “angeordnet” um zu checken ob das alles auch so funktioniert wie ich mir gedacht hab.
<font face=”inherit”>–> Gerne Feedback dazu wenn euch </font>etwas einfällt.
<font face=”inherit”>Folgende Erklärungen dazu:</font>
<font face=”inherit”>Der Pool hat einen Skimmer (63er Flex, 20m Zulauf) und eine separate Bodendüse (keinen Bodenablauf) mit einer 50er Flexleitung, ebenfalls 20m Zulauf) zur Technik. Die Leitungen kommen unten rechts aus den dann </font>noch kernzubohrenden Löchern raus 🙂
In der Skimmerleitung sitzt die Differenzdruckstelle für die Messzelle und ein Ablasshahn am tiefsten Punkt. Die Leitungen fallen zur Technik hin ca. 2,7m auf der gesamten Länge.

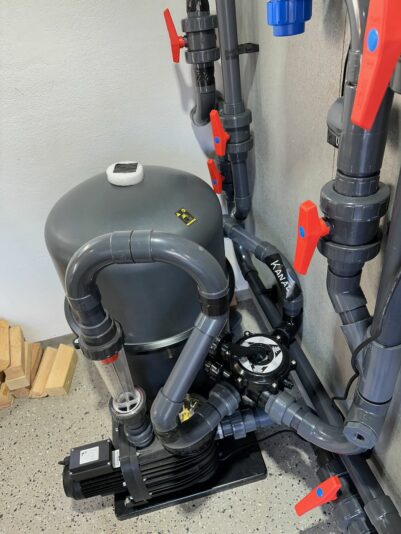

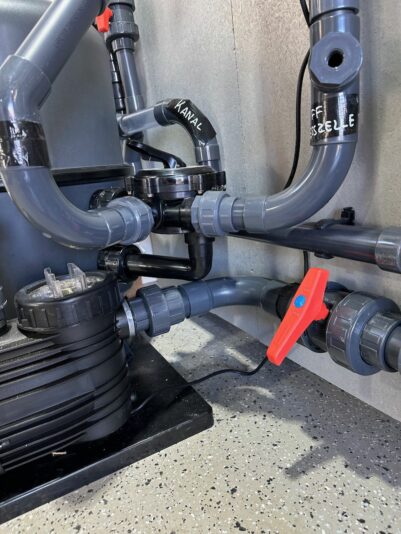

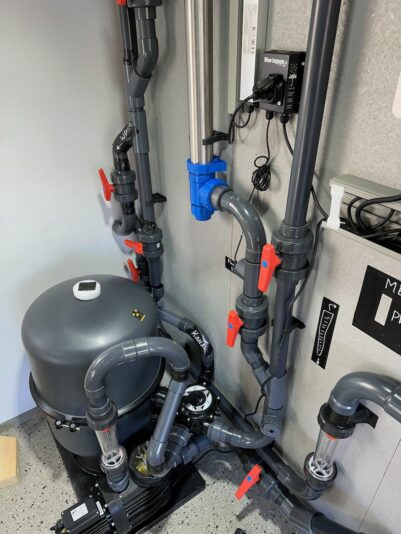

Rein in die Pumpe, dann einen Durchflussmesser vor dem Filter. Hatte zwei Stück, wollte auch beide verbauen. Der FlowVis ist mir deutlich zu teuer, wäre aber besser geeignet um Platz zu sparen bzw. in der Anlage nicht senkrecht verbauen zu müssen. Mein Gedanke war, ich kann sehen was aus der Pumpe rauskommt (FU) und was nach Uv-C und WP dann rausgeht.
Vor dem UV-C Bypass sitzt der Messwasserabgriff für die Gemke Zelle.

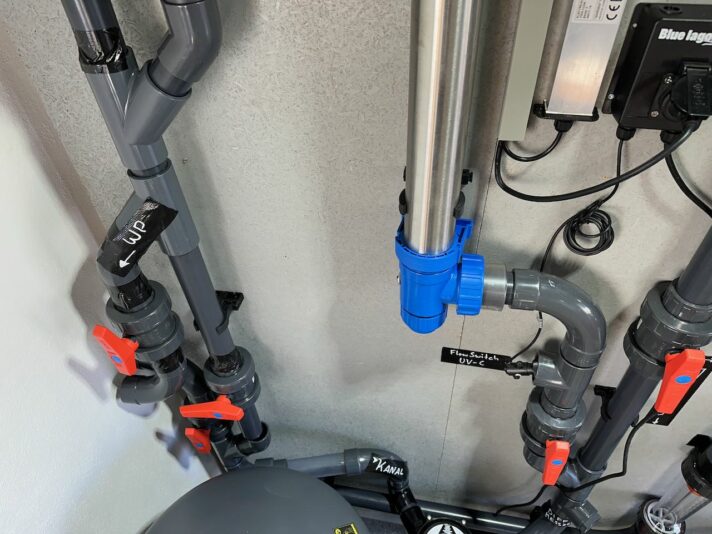

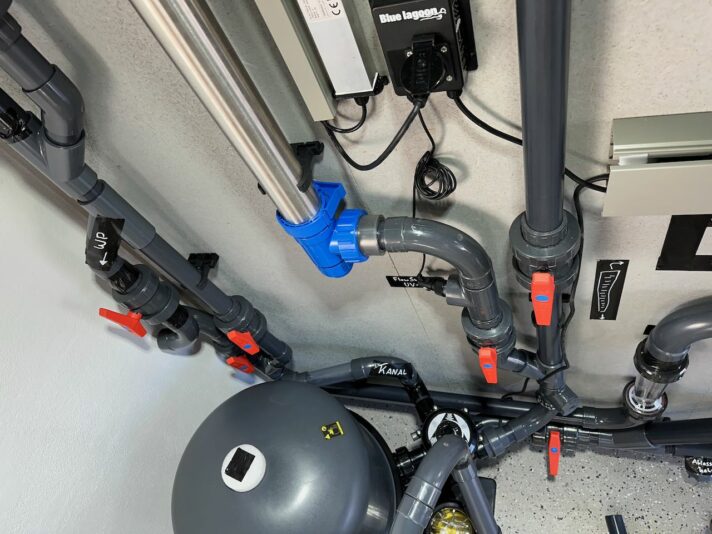

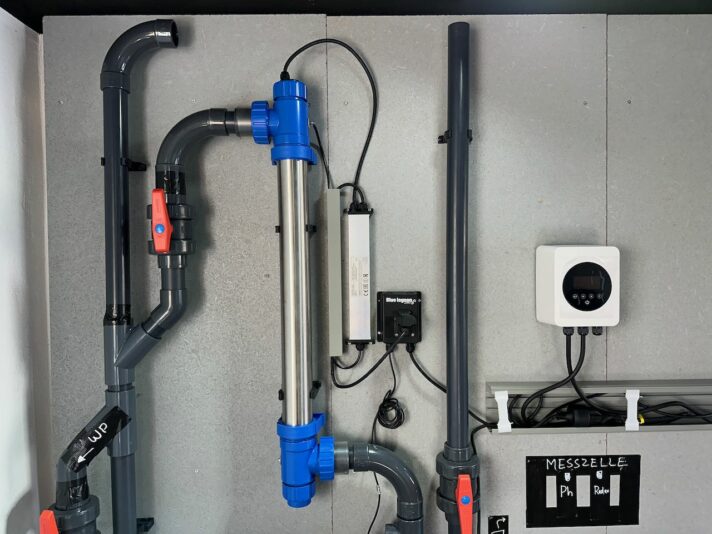

Die UC-C Anlage ist deutlich größer als das Teil von Poolsana, bin aber zu einem sehr guten Preis an das Set gekommen inkl. dem FlowSwitch dazu. Das Ding hat über einen Meter mit den Endkappen… Der FlowSwitch misst im Bypass den Durchfluss und schaltet die UV-C Entkeimung ab sofern hier Stillstand herrscht. Auf Grund der Anordnung rechts rein, links raus, auch nicht veränderbar hatte ich mehrere Positionen vorgesehen aber dennoch dann hochkant eingebaut.
Anschließend gehts in die WP die ausserhalb der Garage steht, ca. 5m Zulauf/Rücklauf dann.
Zurück dann wieder nach rechts zum DF-Messer und der Dosierung. Hier muss ich noch überlegen wie das dann alles reinpasst…90 – 90 Grad Bogen, Kugelhahn und zurück oder dann schräg mit 45 und 45 …mal sehen, muss erst noch ein paar fehlende Bögen bestellen 🙂
Über dem Kabelkanal kommt dann noch der Verteilerkasten Aufputz, der LED Trafo und die WiFi Steuerung für die Brio Mini 2…Habe mich dazu bisher nicht ausgiebig beschäftigt ausser dass ich die Leitungen geplant habe. Werde noch ein 4mm2 zum Pool verlegen (20m Länge) um den Spannungsabfall der LED unter 1,5% zu bekommen. Den Trafo möchte ich nicht im Poolbereich stehen / verbaut haben.
Ich bin auf euer Feedback und eure Anregungen/Ideen gespannt das noch zu verbessern.
Werde dann (wenn kommende Woche) alle Teile da sind das fertigmachen und die Kernbohrungen machen, gleichzeitig kommt auch der Bagger für die Rohre/Leitungen und den Aushub. Pool kam auch diese Woche mit sämtlichem Zubehör an, nur die ConZero Rundschalung fehlt noch.
…Weiter geht´s, aber insgesamt doch mehr Kopfzerbrechen an der Ein- oder anderen Stelle als gedacht .
